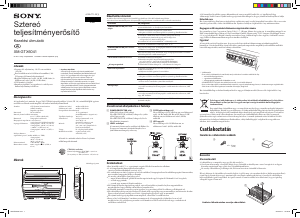

Használati útmutató Sony XM-GTX6041 Autós erősítő
Kézikönyvre van szüksége a Sony XM-GTX6041 Autós erősítő hez? Az alábbiakban ingyenesen megtekintheti és letöltheti a PDF kézikönyvet angol nyelven. Ez a termék jelenleg 0 gyakran ismételt kérdéseket, 0 megjegyzést tartalmaz, és 0 szavazattal rendelkezik. Ha nem ezt a kézikönyvet szeretné, kérjük, lépjen kapcsolatba velünk.
Hibás a terméke, és a kézikönyv nem kínál megoldást? Látogassa meg a Repair Café szolgáltatást ingyenes javítási szolgáltatásokért.
Használati útmutató
Loading…

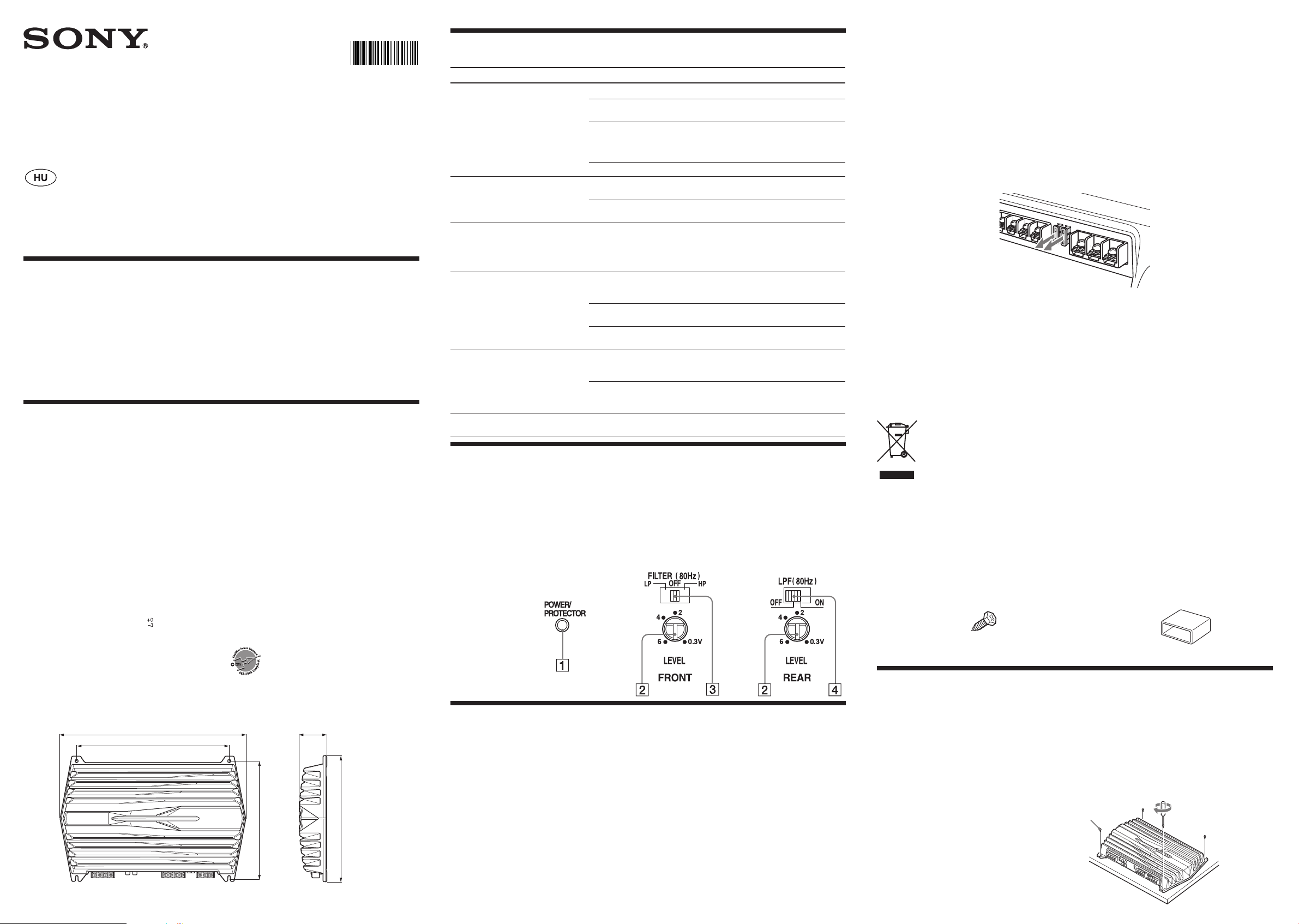

4-300-771-11(1)
Kezelési útmutató
XM-GTX6041
Sztereó
teljesítményerősítő
Hibaelhárítási útmutató
Az alábbi ellenőrzőlista végigvezeti a készülék leggyakrabban előforduló hibáinak megoldásán.
A következő lista áttanulmányozása előtt javasoljuk, hogy ellenőrizze a csatlakozásokat és a kezelési utasításokat.
Probléma Ok, megoldás
A POWER/PROTECTOR jelzés nem
világít.
A biztosíték kiolvadt. Cserélje újra a biztosítékot.
A földelés vezeték nincs megfelelően csatlakoztatva.
Rögzítse a földelés vezetéket megfelelően a jármű egy fémalkatrészéhez.
A távvezérlő csatlakozóba érkező feszültség túlságosan alacsony.
A csatlakoztatott jármű audioegység nincs bekapcsolva.
Kapcsolja be a jármű audioegységet.
A rendszer túl sok erősítőt alkalmaz. Használjon relét.
Ellenőrizze az akkumulátor feszültségét (10,5–16 V).
A POWER/PROTECTOR jelzés zöldről
pirosra vált.
Kapcsolja ki a főkapcsolót. A hangsugárzó kimenet rövidre van zárva.
Hárítsa el a rövidzárlat okát.
Kapcsolja ki a főkapcsolót. Ellenőrizze, hogy a hangsugárzóvezeték és a földelés
vezeték megfelelően csatlakoztatva legyen.
A készülék rendellenesen forró.
A készülék rendellenesen melegszik.
Használjon megfelelő impedanciájú hangsugárzókat.
2–8 Ω (sztereó), 4–8 Ω (monóerősítőként alkalmazva).
Ügyeljen, hogy jól szellőző helyen helyezze el a készüléket.
A hőmérséklet védelem bekapcsolt. Csökkentse le a hangerőt.
A hang megszakad.
Váltóáram zaj hallható.
A tápellátás vezetékei túlságosan közel helyezkednek el az RCA
csatlakozóvezetékeihez.
Helyezze távolabb egymástól a vezetékeket.
A földelés vezeték nincs megfelelően csatlakoztatva.
Rögzítse a földelés vezetéket megfelelően a jármű egy fémalkatrészéhez.
A negatív hangsugárzóvezetékek hozzáérnek a jármű karosszériájához.
Tartsa távol a vezetékeket a jármű karosszériájától.
A hang tompa.
Az LPF kapcsoló „OFF” helyzetben van.
A teljes tartományt lefedő hangsugárzó csatlakoztatásakor válassza az „OFF”
beállítást.
Az FILTER választókapcsoló „OFF” helyzetben van.
A teljes tartományt lefedő hangsugárzó csatlakoztatásakor válassza az „OFF”
vagy „HP”beállítást.
A hangerő túlságosan alacsony.
A LEVEL beállítása nem megfelelő. Forgassa a LEVEL vezérlőt az óramutató
járásának irányába.
A kezelőszervek elhelyezkedése és funkciója
POWER/PROTECTOR jelző
Működés közben zölden világít.
Ha a PROTECTOR (védelem) bekapcsolt, a jelzés
zöldről pirosra vált.
Ha a PROTECTOR (védelem) bekapcsolt, lásd a
hibaelhárítási útmutatót.
LEVEL szabályzó
A bemeneti jelszint ezzel a szabályzóval állítható be.
Forgassa az óramutató járásának irányába, ha a
jármű kimeneti hangereje alacsony.
FILTER választókapcsoló
Ha az LPF kapcsoló LP állásban van, az aluláteresztő
szűrő (80 Hz) működik. Ha az LPF kapcsoló HP
állásban van, az felüláteresztő szűrő (80 Hz)
működik
LPF kapcsoló
Ha az LPF kapcsoló ON állásban van, az
aluláteresztő szűrő (80 Hz) működik.
Jellemzők
Legnagyobb teljesítmény: 110 W csatornánként
(4 Ω-on).
Ez a készülék monóerősítőként is használható, 300
W legnagyobb kimenőteljesítménnyel.
Beépített aluláteresztő szűrő (80 Hz, 18 dB/oktáv) és
felüláteresztő szűrő (80 Hz, 12 dB/oktáv).
Védőáramkör és kijelző.
Impulzus tápellátás* az egyenletes és szabályozott
kimenőteljesítmény érdekében.
* Impulzus tápellátás
A készülék egy beépített teljesítményszabályzóval
rendelkezik, amely átalakítja a járműakkumulátorról
bejövő 12 V egyenáram bemenetet nagysebességű
impulzusokká egy félvezető eszközzel. Ezeket az
impulzusukat a beépített impulzustranszformátor
feltranszformálja és elválasztja a pozitív és negatív
tápellátást, mielőtt újra egyenárammá konvertálná. Ennek
célja, a járműakkumulátor feszültségingadozásainak
szabályozása. Ez a könnyű építésű tápellátás rendszer
magas hatékonyságú tápellátást biztosít alacsony
impedanciakimenettel.
Minőségtanúsítás
A forgalomba hozó tanúsítja, hogy a XM-GTX6041 típusú készülék a 2/1984. (III. 10.) számú BkM-IpM együttes
rendeletben előírtak szerint megfelel a következő műszaki jellemzőknek.
Áramkör OTL (kimenő transzformátor
nélküli) áramkör.
Impulzus tápellátás
Bemenetek RCA csatlakozó
Bemenő jelszint beállítási tartomány
0,3–6 V (RCA csatlakozók)
Kimenetek hangsugárzócsatlakozók
Hangsugárzó impedancia
2–8 Ω (sztereó)
4–8 Ω (monóerősítőként használva)
Legnagyobb kimenet 4 hangsugárzó: 110 W × 4 (4 Ω-on)
3 hangsugárzó: 150 W × 2 (2 Ω-on)
+ 300 W × 1 (BTL, 4 Ω-on)
2 hangsugárzó: 300 W × 2 (BTL, 4
Ω-on)
Névleges kimenet
(tápfeszültség 14,4 V, 20 Hz–20 kHz, 1% THD)
4 hangsugárzó:
60 W × 4 (4 Ω-on)
70 W × 4 (2 Ω-on)
Frekvenciaátvitel 5 Hz–50 kHz (
dB)
Harmonikus torzítás 0,05% vagy kevesebb (1 kHz, 4
Ω-on)
Aluláteresztő szűrő 80 Hz, 18 dB/oktáv
Felüláteresztő szűrő 80 Hz, 12 dB/oktáv
Energiaellátási követelmények
12 V, egyenáramú
járműakkumulátor (negatív test)
Tápellátás feszültsége 10,5–16 V
Áramfelvétel névleges kimenetnél: 33 A
(4 Ω, 60 W × 4)
távvezérlő bemenet: 1 mA
Méretek kb. 376 × 55 × 252 mm
(szé × ma × mé) (kinyúlások és
kezelőszervek nélkül):
Tömeg kb. 3 kg kiegészítők nélkül
Mellékelt tartozékok rögzítőcsavarok (4 db)
védőfedél (1 db)
A kivitel és a műszaki adatok előzetes bejelentés
nélkül megváltozhatnak.
CEA2006 szabvány
Kimenőteljesítmény: 60 W RMS × 4; 4 Ω-on
<1% THD + N
Jel-zaj arány: 93 dBA (referencia: 1 W, 4 Ω-on)
Méretek
234
252
309
55
376
Óvintézkedések
Ez a készülék csak 12 V-os, egyenáramú, negatív földelésű üzemeltetésre alkalmas.
2–8 Ω impedanciájú hangsugárzókat használjon
(monóerősítőként alkalmazás esetén 4–8 Ω).
Ne csatlakoztasson aktív (beépített erősítővel rendelkező) hangsugárzókat a készülék hangsugárzó kimeneteihez,
mert az aktív hangsugárzók károsodhatnak.
Ne szerelje a készüléket olyan helyre, ahol
— magas hőmérsékletnek, például közvetlen napsütésnek vagy hősugárzóból kiáramló forró levegőnek,
— esőnek vagy párának,
— pornak vagy szennyeződésnek van kitéve.
Ha a jármű közvetlen napsütésben parkolt, ezért a hőmérséklet a jármű belsejében nagymértékben
megemelkedett, hagyja lehűlni a készüléket a használat előtt.
A készülék vízszintes beszerelése esetén ügyeljen, hogy ne takarja el hűtőbordákat a padlókárpittal stb.
Ha a készüléket túlságosan közel helyezi el a jármű audioegységéhez vagy az antennához, interferenciát okozhat.
Ilyen esetben helyezze távolabb az erősítőt, a jármű audioegységétől vagy az antennától.
Ha a jármű audioegység tápellátása nem megfelelő, ellenőrizze a csatlakozásokat.
Ez az erősítő védőáramkört* tartalmaz a tranzisztorok és hangsugárzók védelméhez, ha az erősítő
meghibásodna. Ne próbálja meg tesztelni a védőáramkört a hűtőborda lefedésével vagy a csatlakozások
rendellenes terhelésével.
Ne használja a készüléket gyenge akkumulátorral, mert a megfelelő működés a jó tápellátástól függ.
Biztonsági okokból tartsa a jármű audioegységét mérséklet hangerőn, hogy a járművön kívüli zajokat is hallja.
Biztosíték csere
Ha a biztosíték kiég, ellenőrizze a tápfeszültség csatlakozást, majd cserélje ki mindkét biztosítékot. Ha a csere után
ismét kiég a biztosíték, a hiba a készülékben van. Ilyenkor forduljon a legközelebbi Sony márkaszervizhez.
Megjegyzés az EU irányelveket alkalmazó országok vásárlói számára
Ezt a terméket a Sony Corporation (Japán, Tokió, 1-7-1 Konan, Minato-ku) gyártotta. A termékbiztonsággal és az
EMC irányelvekkel kapcsolatban a Sony Deutschland GmbH (Németország, 70327 Stuttgart, Hedelfinger Strasse
61.) a jogosult képviselő. Kérjük, bármely szervizeléssel vagy jótállással kapcsolatos ügyben, a különálló szerviz-
vagy jótállási dokumentumokban megadott címekhez forduljon.
Figyelem!
A biztosíték cseréjénél ügyeljen arra, hogy az eredeti biztosítékon feltüntetett amperértéknek megfelelőt
használjon. Soha ne használjon olyan biztosítékot, amelynek amperértéke meghaladja a készülékhez mellékelt
biztosíték amperértékét, mert károsíthatja a készüléket.
* Védőáramkör
Ez az erősítő védőáramkörrel rendelkezik, amely a következő esetekben működésbe lép:
— a készülék túlmelegedésekor,
— egyenáram előállításakor,
— a hangsugárzócsatlakozók rövidzárlata esetén.
A POWER/PROTECTOR jelző színe zöldről pirosra vált, és a készülék kikapcsol.
Ilyen esetben kapcsolja ki a csatlakoztatott berendezést, vegye ki a kazettát vagy lemezt, és határozza meg a meghibásodás
okát. Ha az erősítő túlmelegedett, a használat előtt várjon, amíg lehűl.
Ha a készülékkel kapcsolatban bármilyen kérdése vagy problémája merül fel, keresse fel a legközelebbi Sony
kereskedést.
Feleslegessé vált elektromos és elektronikus készülékek hulladékként való eltávolítása
(Használható az Európai Unió és egyéb európai országok szelektív hulladékgyűjtési
rendszereiben)
Ez a szimbólum a készüléken vagy a csomagolásán azt jelzi, hogy a terméket ne kezelje háztartási
hulladékként. Kérjük, hogy az elektromos és elektronikai hulladék gyűjtésére kijelölt gyűjtőhelyen
adja le. A feleslegessé vált termékének helyes kezelésével segít megelőzni a környezet és az emberi
egészség károsodását, mely bekövetkezhetne, ha nem követi a hulladékkezelés helyes módját. Az anyagok
újrahasznosítása segít a természeti erőforrások megőrzésében. A termék újrahasznosítása érdekében további
információért forduljon a lakhelyén az illetékesekhez, a helyi hulladékgyűjtő szolgáltatóhoz vagy ahhoz az
üzlethez, ahol a terméket megvásárolta.
Csatlakoztatás
Szerelési és csatlakoztatási eszközök
ø 5 × 15 mm
(4 db)
Beszerelés
A beszerelés előtt
A készüléket a csomagtérbe vagy egy ülés alá szerelje be.
Gondosan válassza meg a beszerelés helyét, hogy a készülék ne akadályozza a vezető mozgását és ne legyen
közvetlen napsütésnek vagy a fűtés forró légáramlásának kitéve.
Ne szerelje a készüléket a padlókárpit alá, ahol nem biztosított a készülék hőelvezetése.
Először helyezze el a készüléket a beszerelés helyén, és jelölje meg a 4 csavarfurat helyét a (külön megvásárolható)
rögzítőlapon. Ezután fúrjon egy 3 mm átmérőjű vezetőfuratot mindegyik jelzésre és szerelje fel a készüléket a
lapra a mellékelt rögzítőcsavarokkal. A rögzítőcsavarok 15 mm hosszúak, ezért ellenőrizze, hogy a rögzítőlap
vastagabb legyen 15 mm-nél.
Az ábrán látható módon szerelje a készüléket.
© 2011 Sony Corporation Printed in Czech Republic (EU)
Mértékegység: mm
XM-GTX6041.indd 1 2012.04.17. 16:33:26
