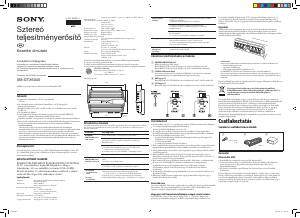

Használati útmutató Sony XM-GTX6040 Autós erősítő
Kézikönyvre van szüksége a Sony XM-GTX6040 Autós erősítő hez? Az alábbiakban ingyenesen megtekintheti és letöltheti a PDF kézikönyvet angol nyelven. Ez a termék jelenleg 0 gyakran ismételt kérdéseket, 0 megjegyzést tartalmaz, és 0 szavazattal rendelkezik. Ha nem ezt a kézikönyvet szeretné, kérjük, lépjen kapcsolatba velünk.
Hibás a terméke, és a kézikönyv nem kínál megoldást? Látogassa meg a Repair Café szolgáltatást ingyenes javítási szolgáltatásokért.
Használati útmutató
Loading…

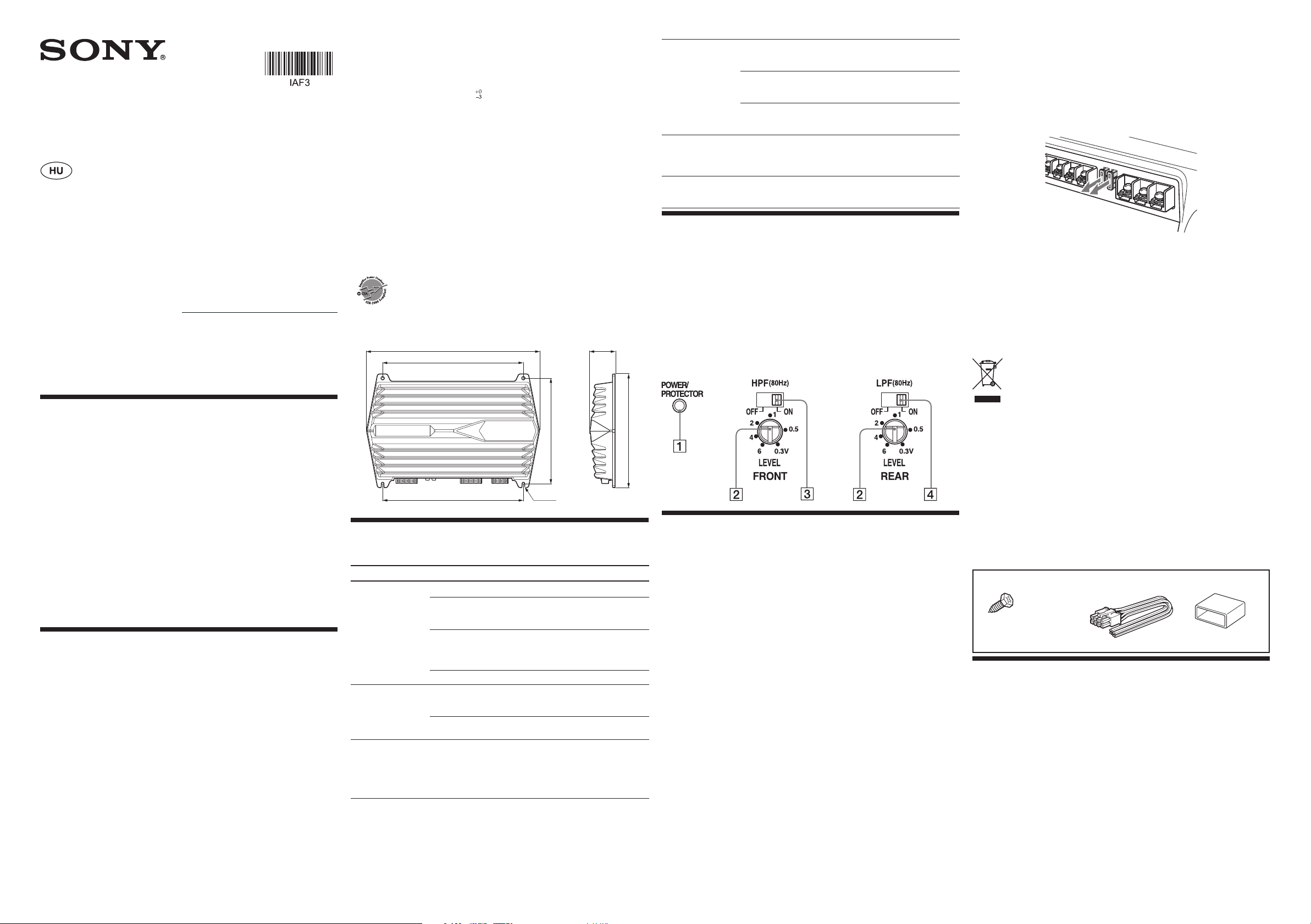

4-151-109-11(1)
Kezelési útmutató
XM-GTX6040
Sztereó
teljesítményerősítő
A tulajdonos feljegyzése
A típusszám és a sorozatszám a készülék alján található.
Jegyezze fel a készülék sorozatszámát az alábbi rovatba.
Ha a termékkel kapcsolatban bármilyen kérdése merül fel, hivatkozzon erre a
sorozatszámra.
Típusszám: XM-GTX6040 Sorozatszám:
©2009 Sony Corporation Printed in Czech Republic (EU)
Jellemzők
Legnagyobb teljesítmény: 110 W csatornánként
(4 Ω-on).
Ez a készülék monóerősítőként is használható, 300 W legnagyobb
kimenőteljesítménnyel.
Beépített aluláteresztő szűrő (80 Hz, 18 dB/oct) és felüláteresztő szűrő (80 Hz,
12 dB/oct).
Védőáramkör és kijelző.
A jelszintérzékelő bekapcsolási funkció segítségével a készülék REMOTE
(távvezérlő) csatlakozó használata nélkül bekapcsolható.
Impulzus tápellátás* az egyenletes és szabályozott kimenőteljesítmény érdekében.
Közvetlenül csatlakoztatható a jármű audiokészülékének hangsugárzó kimenetére,
ha az nem rendelkezik vonal kimenettel (erősített bemeneti csatlakozó).
* Impulzus tápellátás
A készülék egy beépített teljesítményszabályzóval rendelkezik, amely átalakítja a
járműakkumulátorról bejövő 12 V-os, egyenáramú bemenetet nagysebességű impulzusokká,
egy félvezető eszközzel. Ezeket az impulzusokat a beépített impulzustranszformátor
feltranszformálja és elválasztja a pozitív és negatív tápellátást, mielőtt újra egyenárammá
konvertálná. Ennek célja, a járműakkumulátor feszültségingadozásainak szabályozása. Ez a
könnyű építésű tápellátás-rendszer magas hatékonyságú tápellátást biztosít alacsony
impedanciakimenettel.
Minőségtanúsítás
A forgalomba hozó tanúsítja, hogy a XM-GTX6040 típusú készülék a 2/1984. (III.
10.) számú BkM-IpM együttes rendeletben előírtak szerint megfelel a következő
műszaki jellemzőknek.
AUDIO TELJESÍTMÉNY JELLEMZŐK
KIMENŐTELJESÍTMÉNY ÉS HARMONIKUS TORZÍTÁS
60 W, csatornánként; legkisebb folyamatos, átlagos
teljesítmény, 4
Ω-on, mindkét csatornán 20 Hz–20 kHz
közötti átvitellel, 1% alatti harmonikus torzítással, a jármű
audio Ad-Hoc Egyesület szabványai szerint.
Egyéb jellemzők
Áramkör OTL (kimenő transzformátor nélküli) áramkör,
Impulzus tápellátás
Bemenetek RCA csatlakozó,
magas jelszintbemeneti csatlakozó
Bemenő jelszint beállítási tartomány
0,3–6 V (RCA csatlakozók),
2,8–12 V (magas jelszint bemenet)
Kimenetek
hangsugárzócsatlakozók
Hangsugárzó impedancia
2–8 Ω (sztereó)
4–8 Ω (monóerősítőként használva)
Legnagyobb kimenet
4 hangsugárzó: 110 W × 4 (4 Ω-on)
3 hangsugárzó: 150 W × 2 (2 Ω-on) + 300 W × 1 (BTL, 4 Ω-on)
Névleges kimenet
(tápfeszültség 14,4 V, 20 Hz–20 kHz, 1% THD)
4 hangsugárzó:
60 W × 4 (4 Ω-on)
70 W × 4 (2 Ω-on)
Frekven
ciaátvitel 5 Hz–50 kHz (
dB)
Harmonikus torzítás 0,05% vagy kevesebb (1 kHz, 4 Ω-on)
Aluláteresztő szűrő 80 Hz, 18 dB/oct
Felüláteresztő szűrő 80 Hz, 12 dB/oct
Energiaellátási követelmények
12 V, egyenáramú járműakkumulátor (negatív test)
Tápellá
tás feszültsége 10,5–16 V
Áramfelvétel névleges kimenetnél: 33 A
(4 Ω, 60 W × 4)
távvezérlő bemenet: 1 mA
M
éretek
kb. 384 × 55 × 252 mm
(szé × ma × mé) (kinyúlások és kezelőszervek nélkül):
Tömeg
kb. 2,9 kg kiegészítők nélkül
Mellékelt tartozékok rögzítőcsavarok (4 db)
magas jelszint bemeneti vezeték (1 db)
védőfedél (1 db)
A kivitel és a műszaki adatok előzetes bejelentés nélkül megváltozhatnak.
A doboz tömőanyaga papírból készült.
A külső burkolatokban nem használtunk halogénezett égésgátló anyagokat.
A nyomtatott áramköri lapokban nem használtunk halogénezett égésgátló anyagokat.
CEA2006 szabvány
Kimenőteljesítmény: 60 W RMS × 4; 4 Ω-on
<1% THD+N
Jel-zaj arány: 93 dBA (referencia: 1 W, 4 Ω-on)
Mértékegység: mm
234
252
313
55
384
ø 6
313
Hibaelhárítási útmutató
Az alábbi ellenőrzőlista végigvezeti a készülék leggyakrabban előforduló hibáinak megoldásán.
A következő lista áttanulmányozása előtt javasoljuk, hogy ellenőrizze a csatlakozásokat és a
kezelési utasításokat.
Probléma Ok, megoldás
A POWER/
PROTECTOR jelzés
nem világít.
A biztosíték kiolvadt. Cserélje újra a biztosítékot.
A földelés vezeték nincs megfelelően csatlakoztatva.
Rögzítse a földelés vezetéket megfelelően a jármű egy
fémalkatrészéhez.
A távvezérlő csatlakozóba érkező feszültség túlságosan alacsony.
A cs
atlako
ztatott jármű audioegység nincs bekapcsolva.
Kapcsolja be a jármű audioegységet.
A rendszer túl so
k erősítőt alkalmaz. Használjon relét.
Ellenőrizze az akkumulátor feszültségét (10,5–16 V).
A POWER/
PROTECTOR jelzés
zöldről pirosra vált.
Kapcsolja ki a főkapcsolót. A hangsugárzó kimenet rövidre van
zárva.
Hárítsa el a rövidzárlat okát.
Kapcsolja ki a főkapcsolót. Ellenőrizze, hogy a hangsugárzóvezeték
és a földelés vezeték megfelelően csatlakoztatva legyen.
A k
észülék
rendellenesen
forró.
A készü
lék rendellenesen melegszik.
H
asználjo
n megfelelő impedanciájú hangsugárzókat.
2–8 Ω (sztereó), 4–8 Ω (monóerősítőként alkalmazva).
Ügyeljen, h
ogy jól szellőző helyen helyezze el a készüléket.
A hőmérséklet védelem bekapcsolt. Csökkentse le a hangerőt.
A hang
megszakad.
Váltóáram zaj
hallható.
A tápellátás vezetékei túlságosan közel helyezkednek el az RCA
csatlakozóvezetékeihez.
Helyezze távolabb egymástól a vezetékeket.
A földelés ve
zeték nincs megfelelően csatlakoztatva.
Rögzítse a földelés vezetéket megfelelően a jármű egy
fémalkatrészéhez.
A negatív hangsugárzóvezetékek hozzáérnek a jármű
karosszériájához.
Tartsa távol a vezetékeket a jármű karosszériájától.
A hang tompa.
Az LPF kapcsoló „ON” helyzetben van.
Alapértelmezett értékként az „ON” helyzetben van.
A teljes tartományt lefedő hangsugárzócsatlakoztatásakor
válassza az „OFF” beállítást.
A hangerő
túlságosan
alacsony.
A LEVEL beállítása nem megfelelő. Forgassa a LEVEL vezérlőt az
óramutató járásának irányába.
A kezelőszervek elhelyezkedése és funkciója
POWER/PROTECTOR jelző
Működés közben zölden világít.
Ha a PROTECTOR (védelem) bekapcsolt, a jelzés zöldről pirosra vált.
Ha a PROTECTOR (védelem) bekapcsolt, lásd a hibaelhárítási útmutatót.
LEVEL beállítószabályzó
A bemeneti jelszint ezzel a szabályzóval állítható be. Forgassa az óramutató
járásának irányába, ha a jármű kimeneti hangereje alacsony.
HPF kapcsoló
Ha a HPF kapcsoló ON állásban van, a felüláteresztő szűrő (80 Hz) működik.
LPF kapcsoló
Ha az LPF kapcsoló ON állásban van, az aluláteresztő szűrő (80 Hz) működik.
Óvintézkedések
Ez a készülék csak 12 V-os, egyenáramú, negatív földelésű üzemeltetésre alkalmas.
2–8 Ω impedanciájú hangsugárzókat használjon
(monóerősítőként alkalmazás esetén 4–8 Ω).
Ne csatlakoztasson aktív (beépített erősítővel rendelkező) hangsugárzókat a
készülék hangsugárzó kimeneteihez, mert az aktív hangsugárzók károsodhatnak.
Ne szerelje a készüléket olyan helyre, ahol
— magas hőmérsékletnek, például közvetlen napsütésnek vagy hősugárzóból
kiáramló forró levegőnek,
— esőnek vagy párának,
— pornak vagy szennyeződésnek van kitéve.
Ha a jármű közvetlen napsütésben parkolt, ezért a hőmérséklet a jármű belsejében
nagymértékben megemelkedett, hagyja lehűlni a készüléket a használat előtt.
A készülék vízszintes beszerelése esetén ügyeljen, hogy ne takarja el hűtőbordákat
a padlókárpittal stb.
Ha a készüléket túlságosan közel helyezi el a jármű audioegységéhez vagy az
antennához, interferenciát okozhat. Ilyen esetben helyezze távolabb az erősítőt, a
jármű audioegységétől vagy az antennától.
Ha a jármű audioegység tápellátása nem megfelelő, ellenőrizze a csatlakozásokat.
Ez az erősítő védőáramkört* tartalmaz a tranzisztorok és hangsugárzók
védelméhez, ha az erősítő meghibásodna. Ne próbálja meg tesztelni a
védőáramkört a hűtőborda lefedésével vagy a csatlakozások rendellenes
terhelésével.
Ne használja a készüléket gyenge akkumulátorral, mert a megfelelő működés a jó
tápellátástól függ.
Biztonsági okokból tartsa a jármű audioegységét mérséklet hangerőn, hogy a
járművön kívüli zajokat is hallja.
Biztosíték csere
Ha a biztosíték kiég, ellenőrizze a tápfeszültség csatlakozást, majd cserélje ki mindkét
biztosítékot. Ha a csere után ismét kiég a biztosíték, a hiba a készülékben van.
Ilyenkor forduljon a legközelebbi Sony márkaszervizhez.
Megjegyzés az EU irányelveket alkalmazó országok vásárlói számára
Ezt a terméket a Sony Corporation (Japán, Tokió, 1-7-1 Konan, Minato-ku)
gyártotta. A termékbiztonsággal és az EMC irányelvekkel kapcsolatban a Sony
Deutschland GmbH (Németország, 70327 Stuttgart, Hedelfinger Strasse 61.) a
jogosult képviselő. Kérjük, bármely szervizeléssel vagy garanciával kapcsolatos
ügyben, a különálló szerviz- vagy garanciadokumentumokban megadott címekhez
forduljon.
Figyelem!
A biztosíték cseréjénél ügyeljen arra, hogy az eredeti biztosítékon feltüntetett
amperértéknek megfelelőt használjon. Soha ne használjon olyan biztosítékot,
amelynek amperértéke meghaladja a készülékhez mellékelt biztosíték amperértékét,
mert károsíthatja a készüléket.
* Védőáramkör
Ez az erősítő védőáramkörrel rendelkezik, amely a következő esetekben működésbe lép:
— a készülék túlmelegedésekor,
— egyenár
am előállításakor,
— a hangsugárzócsatlakozók rövidzárlata esetén.
A POWER/PROTECTOR jelző színe zöldről pirosra vált és a készülék kikapcsol.
Ilyen esetben kapcsolja ki a csatlakoztatott berendezést, vegye ki a kazettát vagy lemezt, és
határozza meg a meghibásodás okát. Ha az erősítő túlmelegedett, a használat előtt várjon,
amíg lehűl.
Ha a készülékkel kapcsolatban bármilyen kérdése vagy problémája merül fel, keresse
fel a legközelebbi Sony kereskedést.
Feleslegessé vált elektromos és elektronikus készülékek
hulladékként való eltávolítása (Használható az Európai Unió és
egyéb európai országok szelektív hulladékgyűjtési
rendszereiben)
Ez a szimbólum a készüléken vagy a csomagolásán azt jelzi, hogy a terméket ne
kezelje háztartási hulladékként. Kérjük, hogy az elektromos és elektronikai hulladék
gyűjtésére kijelölt gyűjtőhelyen adja le. A feleslegessé vált termékének helyes
kezelésével segít megelőzni a környezet és az emberi egészség károsodását, mely
bekövetkezhetne, ha nem követi a hulladékkezelés helyes módját. Az anyagok
újrahasznosítása segít a természeti erőforrások megőrzésében. A termék
újrahasznosítása érdekében további információért forduljon a lakhelyén az
illetékesekhez, a helyi hulladékgyűjtő szolgáltatóhoz vagy ahhoz az üzlethez, ahol a
terméket megvásárolta.
Csatlakoztatás
Szerelési és csatlakoztatási eszközök
0,2 m
ø 5 × 15 mm
(× 4)
Beszerelés
A beszerelés előtt
A készüléket a csomagtérbe vagy egy ülés alá szerelje be.
Gondosan válassza meg a beszerelés helyét, hogy a készülék ne akadályozza a
vezető mozgását és ne legyen közvetlen napsütésnek vagy a fűtés forró
légáramlásának kitéve.
Ne szerelje a készüléket a padlókárpit alá, ahol nem biztosított a készülék
hőelvezetése.
Először helyezze el a készüléket a beszerelés helyén, és jelölje meg a 4 csavarfurat
helyét a (külön megvásárolható) rögzítőlapon. Ezután fúrjon egy 3 mm átmérőjű
vezetőfuratot mindegyik jelzésre és szerelje fel a készüléket a lapra a mellékelt
rögzítőcsavarokkal. A rögzítőcsavarok 15 mm hosszúak, ezért ellenőrizze, hogy a
rögzítőlap vastagabb legyen 15 mm-nél.
6040.indd 1 2010. 06. 25. 3:05:58
Loading…
Értékelés
Ossza meg velünk, mit gondol a Sony XM-GTX6040 Autós erősítő: értékelje a terméket. Szeretné megosztani a termékkel kapcsolatos tapasztalatát, vagy kérdése van? Írja megjegyzését az oldal alján lévő szövegdobozba.További információ erről a kézikönyvről
Megértjük, hogy jó, ha van egy papíralapú kézikönyv a Sony XM-GTX6040 Autós erősítő-hoz. A kézikönyvet bármikor letöltheti weboldalunkról, és saját maga is kinyomtathatja. Ha szeretne egy eredeti kézikönyvet, javasoljuk, hogy lépjen kapcsolatba a következővel: Sony. Esetleg tudnak adni egy eredeti kézikönyvet. Más nyelvű kézikönyvet keres Sony XM-GTX6040 Autós erősítő készülékéhez? Válassza ki a kívánt nyelvet a honlapunkon, és keresse meg a modellszámot, hátha elérhető.
Műszaki adatok
| Márka | Sony |
| Modell | XM-GTX6040 |
| Kategória | Autós erősítők |
| Fájltípus | |
| Fájl méret | 1.65 MB |
Sony Autós erősítők összes kézikönyve
Autós erősítők további kézikönyvei
Csatlakozzon a termékről folytatott párbeszédhez
Itt megoszthatja véleményét a Sony XM-GTX6040 Autós erősítő-ról. Ha kérdése van, először figyelmesen olvassa el a kézikönyvet. Kézikönyv igénylése kapcsolatfelvételi űrlapunk segítségével történhet.
