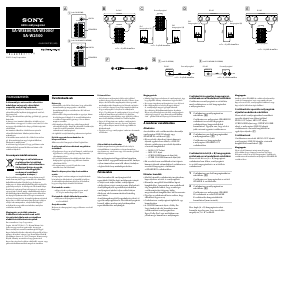

Használati útmutató Sony SA-W3000 Mélynyomó

Használati útmutató

H I

POWER

PO WER

POWER

LJ

POWER SAVE

AUTO

OFF

N

K

O

Két vagy több mélysugárzó (

H

)

használata esetén (csak SA-W3800/

SA-W3000)

Csatlakoztassa az erősítő MONO OUT aljzatát

ennek a mélysugárzónak a LINE IN aljzatába.

Ezt követően a tartozék hangkábel használatával

csatlakoztassa ennek a mélysugárzónak

aLINEOUT aljzatát a másik mélysugárzó

LINEIN aljzatához.

A hálózati kábel csatlakoztatása

ˎ Csatlakoztassa a mélysugárzó és az erősítő

hálózati kábelét egy konnektorhoz.

ˎ Ügyeljen arra, hogy a hálózati kábel

csatlakoztatása vagy kihúzása előtt ki legyen

kapcsolva a mélysugárzó.

A hangzás hallgatása (

I

)

1

Kapcsolja be az erősítőt, és válassza ki

aprogramforrást.

2 Nyomja meg a POWER gombot.

A mélysugárzó bekapcsolódik, és a POWER

áramellátás-jelző zölden világít.

3 Indítsa el a programforrás lejátszását.

A VOLUME gombbal állítsa be úgy

ahangerőt, hogy ne legyen torz az első

hangsugárzókból érkező hang.

Ha torz a hangzás, a mélysugárzó hangja

istorzítani fog.

Az automatikus be- és kikapcsolás használata –

Automatikus be-/kikapcsolási funkció (

J

)

A mélysugárzó bekapcsolt állapotában

(aPOWER áramellátás-jelző zölden világít),

ha néhány percen át nem érkezik bemenő

jel, a POWER áramellátás-jelző pirosan kezd

világítani, és a mélysugárzó energiatakarékos

üzemmódra vált. Amikor ebben az üzemmódban

jel érkezik a mélysugárzóra, a mélysugárzó

automatikusan bekapcsolódik (automatikus be-/

kikapcsolási funkció).

A funkció kikapcsolásához tolja a hátlapon

aPOWER SAVE kapcsolót az OFF állásba.

Megjegyzések

ˎ Az erősítő tónusszabályozóját (BASS, TREBLE stb.)

vagy a hangszínszabályzó kimenetét ne állítsa magas

szintre, illetve ne adjon magas jelszinttel a készülékre

kereskedelmi forgalomban elérhető tesztlemezről

vagy speciális hangzásból (elektronikus hangszer

mélyhangja, analóg lemezjátszó pattogása, abnormális

módon felerősített mélyhangokat tartalmazó

hangzás) 20 és 50 Hz közötti szinuszgörbéket.

Ezahangsugárzók károsodásához vezethet.

ˎ Abnormális mértékben kiemelt mélyhangokat

tartalmazó speciális lemez lejátszásakor az eredeti

hang mellett zaj is hallható lehet. Ebben az esetben

csökkentse a hangerőt.

ˎ A külön értékesített digitális térhatású

hangprocesszor mélysugárzóra menő kimeneti jelét

(DOLBY digitális jel) a Dolby Laboratories Licensing

Corporation 10 dB-lel magasabb szintre állítja be.

Normál használat esetén módosítsa a mélysugárzó

szintjét.

ˎ Ha túlságosan csökkenti az erősítőn a hangerőt,

működésbe léphet az automatikus be-/kikapcsolási

funkció, amelynek hatására a mélysugárzó

energiatakarékos üzemmódra válthat.

A hang beállítása

A mélysugárzó hangját az első hangsugárzók

hangzásának megfelelően módosíthatja.

Amélyhangzás felerősítése nagyobb térérzetetad.

1 Állítsa be a levágási frekvenciát. (

K

)

Az első hangsugárzók reprodukciós

frekvenciájának függvényében állítsa be

aCUT OFF FREQ gombot.

A beállítás során a következő adatokra

támaszkodhat.

1 Tipikus nagyon kisméretű hangsugárzók:

4 − 5 cm (1

5

/

8

− 2 hüv.) átm.

2 Tipikus kisméretű hangsugárzók:

6 − 8 cm (2

3

/

8

− 3

1

/

8

hüv.) átm.

3 Tipikus közepes méretű hangsugárzók:

9 − 15 cm (3

5

/

8

− 5

7

/

8

hüv.) átm.

4 Tipikus nagyméretű hangsugárzók:

16 − 24 cm (6

3

/

8

− 9

1

/

2

hüv.) átm.

5 Tipikus nagyon nagyméretű

hangsugárzók:

25 cm (9

7

/

8

hüv.) feletti átm.

Az alacsony jelszintet átalakító funkció

legjobb kihasználhatósága

LFE-jelek, Dolby digital vagy DTS

formátumú lejátszáskor a CUT OFF FREQ

beállításnál ajánlott 200 Hz-es (maximális)

értéket megadni, hogy az alacsony jelszintet

átalakító funkció a legjobban tudjon

működni.

2 Állítsa be a mélysugárzó hangerejét. (

L

)

A LEVEL szabályzót úgy állítsa be, hogy

amélyhangzást a korábbinál némileg jobban

hallja. A hangerő növeléséhez a szabályzót az

óramutató járásával egyező irányban fordítsa

el. A hangerő csökkentéséhez aszabályzót

az óramutató járásával ellenkező irányban

fordítsa el.

3 Játssza le kedvenc számát vagy lmjét.

A fér énekhang és a mélyhangot tartalmazó

beszéd a legalkalmasabb a beállításhoz.

Állítsa be az első hangsugárzók szintjét

aszokásosra.

4 Adja meg a fázispolaritást. (M)

A PHASE választógombbal állítsa be

afázispolaritást.

5 Az igény szerinti beállításhoz ismételje

meg az 1–4. lépést.

Amikor sikerült a mélysugárzóhoz a kívánt

beállításokat megadni, az erősítő VOLUME

szabályzójával állítsa be a mélysugárzó

hangerejét a többi hangsugárzóéra.

Azerősítő hangerejének módosítása

eseténnem szükséges megváltoztatni

amélysugárzó beállításait.

Megjegyzések

ˎ Ha a hang torzít, amikor az erősítőn bekapcsolja

a mélyhangok kiemelését (pl. D.B.F.B. vagy

GROOVE funkció, a grakus hangszínszabályzó

stb. használatával), kapcsolja ki a mélyhangok

kiemelését, és állítsa be a hangot.

ˎ A LEVEL gombot ne tekerje a maximumra.

Ezgyengítheti a mélyhangzást. Ráadásul

felesleges zaj is hallható lehet.

ˎ A PHASE választógomb NORMAL vagy

REVERSE beállítása felcseréli a polaritást,

ésbizonyos felhasználási körülmények esetén

(az első hangsugárzók típusától, a mélysugárzó

elhelyezésétől és a levágási frekvencia

beállításától függően) jobb mélyhang-

reprodukciót tehet lehetővé. Emellett a hang

mélységét és precizitását is megváltoztathatja,

valamint a hangzáskép érzetét is befolyásolhatja.

Olyan beállítást adjon meg, amely a szokásos

hallgatási helyzetben biztosítja a kívánt

hangzást.

A mélysugárzó beállítása (N)

A mélysugárzó rázkódásának vagy

elmozdulásának elkerülése érdekében szerelje

fela lábpárnákat a mélysugárzóra.

A feszültségválasztó beállítása

(csakfeszültségválasztóval felszerelt

típusokon) (O)

Győződjön meg arról, hogy a mélysugárzó

hátlapján található feszültségválasztó

akészülék használatának helyén rendelkezésre

álló feszültségre van beállítva. Ha nincs,

akkor egycsavarhúzóval állítsa a megfelelő

helyzetbe ahálózati kábel fali aljzathoz való

csatlakoztatásaelőtt.

Erősítő

Ez a mélysugárzó Másik mélysugárzó

POWER áramellátás-jelző

l: A jelek áramlása

(csak SA-W3800/SA-W3000)

Lábpárnák

INOUT

LINE

MONO OUT

LINE

OUT IN

LEVEL

PHASE

M

CUT OFF

FREQ

50 Hz

200 Hz

1

2

3

4

5

Hibaelhárítás

Ha a mélysugárzó működésében az alábbi

rendellenességek valamelyikét észleli, próbálja

meg elhárítani az itt leírt módon. Ha a probléma

tartósan fennáll, forduljon a legközelebbi Sony

márkaképviselethez.

Nincs hang.

ˎ Ellenőrizze, hogy a mélysugárzót és

akészülékeket megfelelően és szilárdan

csatlakoztatta-e.

ˎ A LEVEL szabályzót az óramutató járásával

egyező irányban fordítsa el a hangerő

növeléséhez.

ˎ Állítsa vissza alaphelyzetbe a szintet.

A hang hirtelen megszűnt.

ˎ A hangsugárzó-kábelek zárlatosak lehetnek.

Csatlakoztassa megfelelően a kábeleket.

A hang torz.

ˎ A bemeneti jel nem tökéletes.

ˎ A bemeneti jelszint túl magas.

ˎ A Dolby digital jelek lejátszásakor adjon meg

minél magasabb szintet a CUT OFF FREQ

beállításhoz.

Erős zúgás vagy zaj hallható.

ˎ Csatlakoztassa megfelelő módon

alemezjátszó földvezetékét.

ˎ A csatlakozókábelek dugói és a megfelelő

aljzatok érintkezői között nem megfelelő

a csatlakozás. Csatlakoztassa a dugókat

teljesen.

ˎ A hangrendszer tv-készülékből vesz fel

zajt. Helyezze távolabb a hangrendszert

a tv-készüléktől, vagy kapcsolja ki

atv-készüléket.

Műszaki adatok

SA-W3800

AUDIOTELJESÍTMÉNY-JELLEMZŐK

Az egyesült államokbeli modell esetén:

KIMENŐ TELJESÍTMÉNY ÉS HARMONIKUS

TORZÍTÁS:

6 Ω terhelésnél, 20–200 Hz frekvenciatartományban,

120 W névleges teljesítmény, minimális névleges

RMS teljesítmény, legfeljebb 1% teljes harmonikus

torzítás 250 mW-tól a névleges kimenő

teljesítményig terjedő terhelés mellett.

Rendszer

Típus Aktív mélysugárzó (mágnesesen

árnyékolt kialakítással)

Hangsugárzóegység

Mélysugárzó: 38 cm átm. (15 hüv.),

kúptípusú

Folyamatos RMS kimenő teljesítmény

Dél-amerikai modellek

180 W (6 Ω, 80 Hz, 10%-os THD)

Más modellek

200 W (6 Ω, 80 Hz, 10%-os THD)

Reprodukció frekvenciatartománya

20 Hz – 200 Hz

Nagyfrekvenciás levágási frekvencia:

50 Hz – 200 Hz

Fázisválasztó NORMAL, REVERSE

Bemenetek

Bemeneti aljzatok:

LINE IN: bemeneti tűs csatlakozóaljzat

SPEAKER IN: bemeneti csatlakozók

Kimeneti aljzatok

LINE OUT: kimeneti tűs csatlakozóaljzat

SPEAKER OUT: kimeneti csatlakozók

Általános

Áramellátási követelmények

Észak-amerikai modellek: 120 V~, 60 Hz

Dél-amerikai modellek: 120/220/240 V~, 50/60 Hz

Európai modellek: 230 V~, 50/60 Hz

Ausztrál modellek: 240 V~, 50 Hz

Egyéb modellek: 230–240 V~, 50/60 Hz

Teljesítményfelvétel

100 W

Méretek: Kb. 440 × 495 × 512 mm

(17

3

/

8

× 19

1

/

2

× 20

1

/

8

hüv.) (sz/ma/mé)

Tömeg Kb. 23 kg

Mellékelt tartozékok

Lábpárnák (4)

Hangkábel (1 phono – 1 phono),

2 m (6 láb 6

1

/

2

hüv.) (1)

SA-W3000

AUDIOTELJESÍTMÉNY-JELLEMZŐK

Az egyesült államokbeli modell esetén:

KIMENŐ TELJESÍTMÉNY ÉS HARMONIKUS

TORZÍTÁS:

6 Ω terhelésnél, 20–200 Hz frekvenciatartományban,

100 W névleges teljesítmény, minimális névleges

RMS teljesítmény, legfeljebb 1% teljes harmonikus

torzítás 250 mW-tól a névleges kimenő

teljesítményig terjedő terhelés mellett.

Rendszer

Típus Aktív mélysugárzó (mágnesesen

árnyékolt kialakítással)

Hangsugárzóegység

Mélysugárzó: 30 cm átm. (11

7

/

8

hüv.),

kúp típusú

Folyamatos RMS kimenő teljesítmény

Dél-amerikai modellek

160 W (6 Ω, 80 Hz, 10%-os THD)

Más modellek 180 W (6 Ω, 80 Hz, 10%-os THD)

Reprodukció frekvenciatartománya

20 Hz – 200 Hz

Nagyfrekvenciás levágási frekvencia:

50 Hz – 200 Hz

Fázisválasztó NORMAL, REVERSE

Bemenetek

Bemeneti aljzatok:

LINE IN: bemeneti tűs csatlakozóaljzat

SPEAKER IN: bemeneti csatlakozók

Kimeneti aljzatok

LINE OUT: kimeneti tűs csatlakozóaljzat

SPEAKER OUT: kimeneti csatlakozók

Általános

Áramellátási követelmények

Észak-amerikai modellek: 120 V~, 60 Hz

Dél-amerikai modellek: 120/220/240 V~, 50/60 Hz

Ausztrál modellek: 240 V~, 50 Hz

Koreai modellek: 220–230 V~, 50/60 Hz

Más modellek: 230–240 V~, 50/60 Hz

Teljesítményfelvétel

100 W

Méretek: Kb. 360 × 425 × 421 mm

(14

1

/

8

× 16

3

/

4

× 16

1

/

2

hüv.) (sz/ma/mé)

Tömeg Kb. 16 kg

Mellékelt tartozékok

Lábpárnák (4)

Hangkábel (1 phono – 1 phono),

2 m (6 láb 6

1

/

2

hüv.) (1)

SA-W2500

AUDIOTELJESÍTMÉNY-JELLEMZŐK

Az egyesült államokbeli modell esetén:

KIMENŐ TELJESÍTMÉNY ÉS HARMONIKUS

TORZÍTÁS:

6 Ω terhelésnél, 28–200 Hz frekvenciatartományban,

60 W névleges teljesítmény, minimális névleges

RMS teljesítmény, legfeljebb 1% teljes harmonikus

torzítás 250 mW-tól a névleges kimenő

teljesítményig terjedő terhelés mellett.

Rendszer

Típus Aktív mélysugárzó (mágnesesen

árnyékolt kialakítással)

Hangsugárzóegység

Mélysugárzó: 25 cm átm. (9

7

/

8

hüv.),

kúptípusú

Folyamatos RMS kimenő teljesítmény

Dél-amerikai modellek

90 W (6 Ω, 80 Hz, 10%-os THD)

Más modellek

100 W (6 Ω, 80 Hz, 10%-os THD)

Reprodukció frekvenciatartománya

28 Hz – 200 Hz

Nagyfrekvenciás levágási frekvencia:

50 Hz – 200 Hz

Fázisválasztó NORMAL, REVERSE

Bemenetek

Bemeneti aljzatok:

LINE IN: bemeneti tűs csatlakozóaljzat

SPEAKER IN: bemeneti csatlakozók

Kimeneti aljzatok

SPEAKER OUT: kimeneti csatlakozók

Általános

Áramellátási követelmények

Észak-amerikai modellek: 120 V~, 60 Hz

Dél-amerikai modellek: 120/220/240 V~, 50/60 Hz

Európai modellek: 230 V~, 50/60 Hz

Ausztrál modellek: 240 V~, 50 Hz

Koreai modellek: 220–230 V~, 50/60 Hz

Tajvani modellek: 110 V~, 60 Hz

Más modellek: 230–240 V~, 50/60 Hz

Teljesítményfelvétel

Tajvani modellek: 90 W

Más modellek: 70 W

Méretek: Kb. 290 × 350 × 391 mm

(11

3

/

8

× 13

3

/

4

× 15

3

/

8

hüv.) (sz/ma/mé)

Tömeg Kb. 9 kg

Mellékelt tartozékok

Lábpárnák (4)

Hangkábel (1 phono – 1 phono),

2 m (6 láb 6

1

/

2

hüv.) (1)

A kivitel és a műszaki adatok előzetes bejelentés

nélkül megváltozhatnak.

Értékelés

További információ erről a kézikönyvről

Megértjük, hogy jó, ha van egy papíralapú kézikönyv a Sony SA-W3000 Mélynyomó-hoz. A kézikönyvet bármikor letöltheti weboldalunkról, és saját maga is kinyomtathatja. Ha szeretne egy eredeti kézikönyvet, javasoljuk, hogy lépjen kapcsolatba a következővel: Sony. Esetleg tudnak adni egy eredeti kézikönyvet. Más nyelvű kézikönyvet keres Sony SA-W3000 Mélynyomó készülékéhez? Válassza ki a kívánt nyelvet a honlapunkon, és keresse meg a modellszámot, hátha elérhető.

Műszaki adatok

Sony Mélynyomók összes kézikönyve
Mélynyomók további kézikönyvei

Kapcsolódó termékek

Használati útmutató

Sony SA-W3800 Mélynyomó

Használati útmutató

Sony SWF-BR100 Mélynyomó

Használati útmutató

Sony SA-W2500 Mélynyomó

Használati útmutató

Sony SA-CS9 Mélynyomó

Használati útmutató

Samsung SWA-W510 Mélynyomó

Használati útmutató

Philips TAFW1 Fidelio Mélynyomó

Használati útmutató

Speedlink SL-8209-SBK Mélynyomó

Használati útmutató

Speedlink SL-8209-SWT Mélynyomó

Kapcsolódó kategóriák
