Használati útmutató Sony SA-W2500 Mélynyomó

Kézikönyvre van szüksége a Sony SA-W2500 Mélynyomó hez? Az alábbiakban ingyenesen megtekintheti és letöltheti a PDF kézikönyvet angol nyelven. Ez a termék jelenleg 0 gyakran ismételt kérdéseket, 0 megjegyzést tartalmaz, és 0 szavazattal rendelkezik. Ha nem ezt a kézikönyvet szeretné, kérjük, lépjen kapcsolatba velünk.

Hibás a terméke, és a kézikönyv nem kínál megoldást? Látogassa meg a Repair Café szolgáltatást ingyenes javítási szolgáltatásokért.

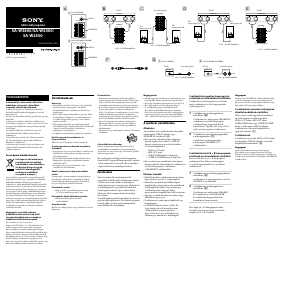

Használati útmutató

OUT

L L

SPEAKER

Aktív mélysugárzó

SA-W3800/SA-W3000/

SA-W2500

4-448-950-11(1) (HU)

SPEAKER IN

LINE IN

LINE

OUT

L L

SPEAKER

SPEAKER IN

LINE IN

LINE

OUT

L L

OUT IN

SPEAKER

OUT

L L

SPEAKER

F G

MONO OUT

LINE

OUT IN

MONO OUT

LINE

C D E

SPEAKER A

SPEAKER B

OUT

L L

SPEAKER

FIGYELMEZTETÉS

A tűzveszély és az áramütés elkerülése

érdekében ne tegye ki a készüléket

csapadék, nedvesség hatásának.

A tűzveszély megelőzése érdekében ne takarja el

akészülék szellőzőnyílásait újságpapírral, terítővel,

függönnyel stb.

Ne tegye ki a készüléket nyílt láng (például égő gyertya)

hatásának.

A tűzeset és az áramütés elkerülése érdekében óvja

akészüléket a rácseppenő és ráfröccsenő víztől, és soha

ne tegyen folyadékkal teli edényt, például virágvázát

akészülékre.

Az áramütés elkerülése érdekében ne nyissa ki

a készülék burkolatát. Minden javítást bízzon

szakemberre.

A készüléket nem szabad több oldalról zárt térben

(pl.könyvszekrényben vagy beépített fülkében)

elhelyezni és működtetni.

A rendszert úgy helyezze el, hogy probléma esetén

a hálózati kábelt azonnal ki lehessen húzni a fali

csatlakozóaljzatból.

Az európai vásárlók számára

Feleslegessé vált elektromos

éselektronikus készülékek

hulladékként való eltávolítása

(AzEurópai Unióra és egyéb,

szelektív hulladékgyűjtési

rendszerrel rendelkező

országokra érvényes.)

Ez a készüléken vagy annak csomagolásán szereplő

szimbólum azt jelzi, hogy a terméket tilos háztartási

hulladékként kezelni. Kérjük, hogy ehelyett az

elektromos és elektronikai hulladék gyűjtésére kijelölt

gyűjtőhelyen adja le. A feleslegessé vált termék helyes

kezelésével segít megelőzni a környezet és az emberi

egészség károsodását, amely a hulladékkezelés helyes

módjának gyelmen kívül hagyása esetén állna fenn.

Az anyagok újrahasznosítása elősegíti a természeti

erőforrások megőrzését. A termék újrahasznosításával

kapcsolatos további információkat illetően forduljon

a helyi önkormányzathoz, a helyi hulladékgyűjtő

szolgáltatóhoz vagy ahhoz az üzlethez, amelyben

aterméket vásárolta.

Megjegyzés a vásárlók számára:

Akövetkező információk csak az EU

irányelveket alkalmazó országokban

eladottkészülékekre érvényesek.

Ezt a terméket a Sony Corporation

(Japán, 108-0075 Tokió, 1-7-1 Konan Minato-ku)

gyártotta vagy nevében gyártották. Az európai

uniós szabályozás szerinti termékmegfelelőséggel

kapcsolatban kérdéseket a hivatalos képviselőhöz lehet

intézni a következő címen: Sony Deutschland GmbH

(Hedelnger Strasse 61, 70327 Stuttgart, Németország).

Kérjük, bármely szervizeléssel vagy garanciával

kapcsolatos ügyben forduljon a különálló szerviz- vagy

garanciadokumentumokban megadott címekhez.

Óvintézkedések

Biztonság

ˎ Használatba vétel előtt ellenőrizze, hogy a készülék

üzemi feszültsége megegyezik-e a készülék

használatának helyén rendelkezésre álló hálózati

feszültséggel.

ˎ Ha hosszabb ideig nem használja az egységet, húzza

ki a fali dugaszolóaljzatból. A vezeték kihúzásakor

acsatlakozódugasznál fogja meg. Soha ne húzza

magát a vezetéket.

ˎ Ha bármilyen folyadék vagy szilárd anyag kerül

akészülék belsejébe, húzza ki a készülék csatlakozóját,

és mielőtt tovább használná, ellenőriztesse

szakemberrel a mélysugárzót.

ˎ A tápkábel cseréjét kizárólag szakszerviz végezheti.

Erősítő vagy más berendezés be- és

kikapcsolásakor

Állítsa az erősítő hangerejét a lehető legkisebbre.

A mélysugárzó károsodásának megelőzése

érdekében

ˎ Ügyeljen arra, hogy az erősítő hangerő-szabályozóját

úgy állítsa be, nehogy túlságosan nagy bemeneti

teljesítményt adjon.

ˎ Ne próbálja felnyitni a készülék burkolatát, illetve

hangsugárzó-egységeket vagy hálózati elemeket

eltávolítani belőle.

ˎ Ne nyomja meg a porvédő burkolatot sem

szándékosan, sem véletlenül.

Közeli tv-képernyőn a kép elszíneződése

esetén

A hangsugárzó-rendszer mágneses árnyékolásának

köszönhetően elhelyezhető tv-készülék közelében,

deakészülék típusának megfelelően előfordulhat,

hogya tv-képernyőn elszíneződés látható.

Elszíneződés esetén...

t Kapcsolja ki a tv-készüléket egyszer, majd

15–30perc múlva kapcsolja be újra.

Elszíneződés újbóli előfordulása esetén...

t Helyezze a mélysugárzót távolabb

atv-készüléktől.

Gerjedés esetén

Helyezze át a hangsugárzót, vagy csökkentse az erősítő

hangerejét.

Felszereléskor

ˎ Ne helyezze a mélysugárzót fűtőtestek (például

radiátorok vagy légvezetékek) közelébe, illetve olyan

helyre, ahol közvetlen napfénynek, túlzott pornak,

mechanikai rázkódásnak vagy ütődésnek van kitéve.

ˎ A jó szellőzés alapvető fontosságú annak érdekében,

hogy a mélysugárzó belsejében ne alakuljon ki

hőgóc. Úgy helyezze el a mélysugárzót, hogy a levegő

szabadon áramolhasson körülötte. Ne helyezze

amélysugárzót puha felületre vagy túl közel a falhoz,

mert ezzel elzárhatja a hátul lévő szellőzőnyílást.

ˎ Járjon el elővigyázatosan, amikor a mélysugárzót

különlegesen kezelt (viaszolt, olajozott, fényezett

stb.) padlóra helyezi, mivel foltok vagy fakulások

keletkezhetnek.

ˎ Ügyeljen rá, hogy a mélysugárzó sarkai ne okozzanak

sérüléseket.

A készülékház tisztításakor

Enyhén megnedvesített puha kendővel törölje le

akészülékházat. A tisztításhoz soha ne használjon

súrolószivacsot, súrolószert vagy oldószereket, például

alkoholt vagy benzint.

Ha a mélysugárzóval kapcsolatban bármilyen

olyan kérdése vagy problémája merül fel, amelyre

a jelen útmutatóban nem talál választ, forduljon

alegközelebbi Sony márkaképviselethez.

Felszerelés

Mivel az emberi fül a mélysugárzó által

reprodukált (200 Hz alatti) mélyhangzás irányát

és helyét nem tudja észlelni, a mélysugárzó

ahelyiségben tetszés szerinti pontra elhelyezhető.

A mélyhangok jobb reprodukciója érdekében

a mélysugárzót ajánlott olyan szilárd talajon

elhelyezni, ahol rezonanciának valószínűleg

nincskitéve.

A mélyhangok megfelelő reprodukciója érhető el

egyetlen mélysugárzóval is. Ha több mélysugárzót

használ, akkor azonban még hatékonyabban

reprodukálhatók a mélyhangok.

Ez a mélysugárzó

Ez a mélysugárzó Erősítő

Első

hangsugárzó (J)

Első

hangsugárzó (B)

Ez a mélysugárzó

l: A jelek áramlása

Első

hangsugárzó (B)

Első

hangsugárzó (J)

l: A jelek áramlása

(csak SA-W2500)

(csak SA-W3800/SA-W3000)

Erősítő Erősítő

Erősítő Ez a mélysugárzó

l: A jelek áramlása

Erősítő Ez a mélysugárzó

(csak SA-W2500)

(csak SA-W3800/SA-W3000)

l: A jelek áramlása

(1)

Megjegyzések

ˎ Mindig függőlegesen helyezze el a mélysugárzót, úgy,

hogy legalább néhány centiméterre legyen a faltól.

ˎ Ne tegyen tárgyakat a mélysugárzóra, és ne üljön rá.

ˎ Ha a mélysugárzót a helyiség közepén helyezi

el, amélyhangok nagyon gyengék lehetnek.

Eztahelyiség állóhullámainak hatása okozhatja.

Ebben az esetben helyezze távolabb a mélysugárzót

ahelyiség közepétől, vagy iktassa ki az állóhullám

okát – például a falon könyvespolc felszerelésével.

A rendszer vezetékelése

Áttekintés

Az erősítőhöz való csatlakoztatáskor használja

amélysugárzó LINE IN aljzatát vagy

SPEAKERIN csatlakozóit (A).

ˎ Ha az erősítő a következő típusú kimeneti

aljzatok egyikével van ellátva, a LINE IN

aljzatot csatlakoztassa az erősítő aljzatához

atartozék hangkábellel.

— MONO OUT aljzat

— MIX OUT aljzat

— SUBWOOFER kimeneti aljzat(ok)

— SUPER WOOFER kimeneti aljzat(ok)

ˎ Ha az erősítő nem rendelkezik a fenti típusú

kimeneti aljzatok valamelyikével, csatlakoztassa

az erősítő hangsugárzó-csatlakozóit

aSPEAKERIN csatlakozókhoz.

Előzetes teendők

ˎ Mielőtt bármiféle csatlakoztatást megkezdene,

kapcsolja ki az erősítőt és a mélysugárzót.

ˎ Használja a megfelelő készülékhez kapott

hangkábeleket. Amennyiben nem rendelkezik

elég hangkábellel ahhoz, hogy a szükséges

csatlakoztatásokat elvégezze, külön

megvásárolható hangkábeleket kell beszereznie.

ˎ Ügyeljen a csatlakozások biztos voltára, hogy

elkerülhető legyen a zaj.

ˎ Csatlakoztassa a mélysugárzó tápkábelét egy

konnektorhoz.

ˎ A CENTER kimeneti aljzat a Dolby Pro

Logic funkcióval való használatra nem

csatlakoztatható a mélysugárzóhoz.

EgyesDolby Pro Logic módokban nem

jelenikmeg akimeneten a mélyhangzás.

Csatlakoztatás egyetlen hangsugárzó-

csatlakozósorral rendelkező erősítőhöz

Csatlakoztassa a mélysugárzót az erősítőhöz,

majd csatlakoztassa az első hangsugárzókat

amélysugárzóhoz.

1 Csatlakoztassa a mélysugárzót az

erősítőhöz. (B)

Csatlakoztassa a mélysugárzó SPEAKERIN

csatlakozóit az erősítő hangsugárzó-

csatlakozóihoz a hangszórókábelek

használatával. Ügyeljen arra, hogy a bal és

jobb csatornát egyaránt csatlakoztassa.

2 Csatlakoztassa az első hangsugárzókat

amélysugárzóhoz. (C)

Csatlakoztassa a hangsugárzókat

a mélysugárzó SPEAKER OUT

csatlakozóihoz.

Csatlakoztatás két (A + B) hangsugárzó-

csatlakozósorral rendelkező erősítőhöz

Ha az erősítő két sor (A + B) hangsugárzó-

csatlakozóval van ellátva, a mélysugárzót

és az első hangsugárzókat is az erősítőhöz

csatlakoztassa.

1 Csatlakoztassa az első hangsugárzókat az

erősítőhöz. (D)

Csatlakoztassa a hangsugárzókat az erősítő

SPEAKER A csatlakozóiba.

2 Csatlakoztassa a mélysugárzót az

erősítőhöz. (E)

Csatlakoztassa a mélysugárzó SPEAKER

IN csatlakozóit az erősítő SPEAKER

B csatlakozóiba hangszórókábelek

használatával (nem tartozék).

Ha a dupla (A + B) hangsugárzósorokat

használja, ügyeljen arra, hogy az erősítőn

megadja az „A + B” beállítást.

Megjegyzés

Amikor csak a SPEAKER A csatlakozókat használja

(csak első hangsugárzó van), vagy amikor ki van

kapcsolva az erősítő, a mélysugárzót halkítsa le vagy

kapcsolja ki, különben zúgás hallható.

Csatlakoztatás speciális mélysugárzó-

aljzattal rendelkező erősítőhöz

Ha az erősítő a mélysugárzóhoz használható

speciális aljzattal van ellátva (például

MONOOUT aljzat, MIX OUT aljzat,

SUBWOOFER aljzat vagy SUPER WOOFER

aljzat), a mélysugárzó LINE IN aljzatát

csatlakoztassa a tartozék hangkábellel az

egyikilyen aljzatba. (

)

Csatlakozások

Csatlakoztassa az erősítő MONO OUT aljzatát

a mélysugárzó LINE IN aljzatába a tartozék

hangkábelek használatával. (

)

Megjegyzés

Ha az erősítő kimeneti szintje nem elég nagy,

előfordulhat, hogy a hangerő nem lesz elég nagy.

Ebben az esetben az erősítő hangsugárzó-csatlakozóit

csatlakoztassa közvetlenül a mélysugárzó SPEAKER IN

csatlakozóihoz.
