Úvod

CZ

Vážený zákazníku,

děkujeme za důvěru, kterou jste projevili značce Extol® zakoupením tohoto výrobku.

Výrobek byl podroben testům spolehlivosti, bezpečnosti akvality předepsaných normami apředpisy Evropské unie.

S jakýmikoli dotazy se obraťte na naše zákaznické aporadenské centrum:

www.extol.cz  [email protected]

Tel.: +420 577 599 777

Výrobce: Madal Bal a. s., Průmyslová zóna Příluky 244, 76001 Zlín, Česká republika

Datum vydání: 8. 1. 2017

I. Doporučené příslušenství

SVAŘOVACÍ KABELY

y Nejsou součástí dodávky invertorů.

V níže uvedeném přehledu jsou uvedeny typy svařovacích kabelů pro uvedené modely invertorů

Extol® Industrial.

Svařovací kabely

Určeno pro model

invertoru

Svařovací kabely Extol® Industrial 8798221 pro sváření obalenou elektrodou (MMA);

připojovací rychlokonektor 35-50, délka 3m, průřez 16 mm

2

, pro max. svařovací proud 160 A

Určeno pro max. průměr svařovací elektrody: 4mm

8796011

Svařovací kabely Extol® Industrial 8798222 pro sváření obalenou elektrodou (MMA);

připojovací rychlokonektor 35-50, délka 3m, průřez 25 mm

2

, pro max. svařovací proud 200 A

Určeno pro max. průměr svařovací elektrody: 5mm

8796011,

8796012

TIG hořák skabelem ahadicí pro ochranný plyn Extol® Industrial 8798271;

připojovací rychlokonektor 35-50, délka kabelu: cca 3,8 m,

délka hadice pro připojení kargonu: cca 5,5 m, max. sv. proud 200 A,

wolframová elektroda: ∅ 2,4 mm; vnitřní ∅ keramické hubice: 11 mm

Zemnící kabel se svorkou není součástí dodávky.

8796011,

8796012

Tabulka 1

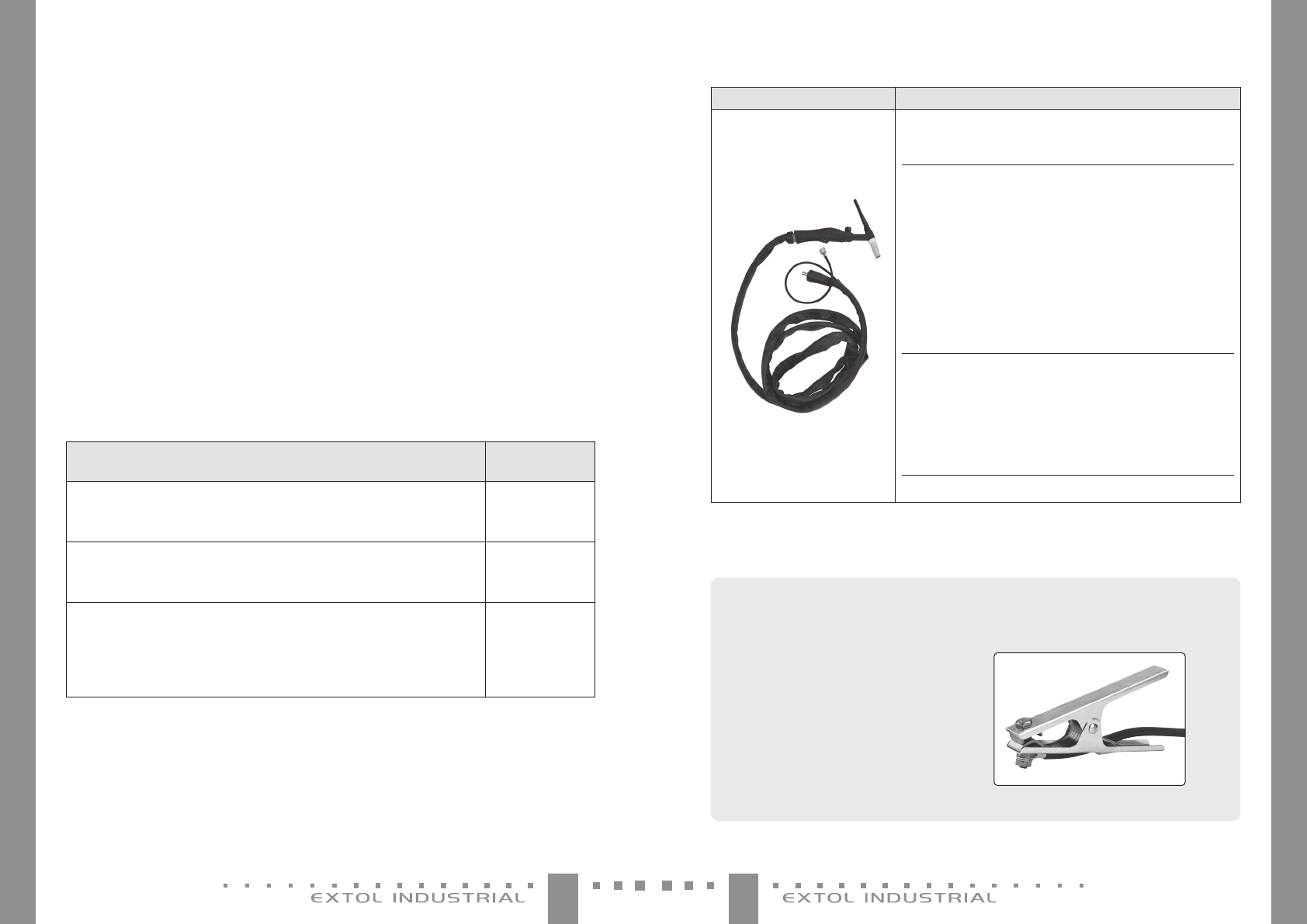

TIG HOŘÁK KZAKOUPENÍ (není součástí dodávky)

TIG hořák Extol® Industrial 8798271 Technická specikace

Připojovací rychlokonektor: 35-50

Délka kabelu: cca 3,8 m

Délka hadice pro připojení kargonu: cca 5,5 m

Průměr wolframové elektrody: 2,4 mm

Typ wolframové elektrody: WC20 (barva šedá)

(právo na změnu barevného označení elektrody oproti uvedenému typu

vyhrazeno)

Elektroda určena pro kovy: hliník, nerez, uhlíkatou ocel, bronz, titan, měď

Upínací kleština elektrody: 2.4-3/32, délka 50 mm

Velikost keramické hubice: 7mm

Vnitřní průměr keramické hubice: 11 mm

Závit hadice kpřipojení kargonu: G1/4“

Hořák je určen pro elektrody sprůměrem: 0,5-4 mm

Max. svařovací proud: 200 ADC

Zatěžovatel hořáku: 60% 200 A(DC)/ 150 A(AC)

Jmenovité zapalovací napětí: dle napětí naprázdno U

0

použitého svařovací-

ho zdroje (obvykle to je vrozsahu 60-70 VDC).

Jmenovité stabilizační napětí ve vztahu knastavenému sv. proudu dle vzorce:

U=10+0,04 × I

Chlazení: vzduchem Ochranný plyn: argon Ruční vedení hořáku

Splňuje požadavky normy: EN 60974-7

Hořák je kompletní, připravený kpoužití

Tabulka 2

II. Charakteristika aúčel použití

y Profesionální svařovací smart invertory Extol®

Industrial spočítačovým řízením jsou svařovací

přístroje třetí generace pro MMA

1)

aTIG

2)

metodu

svařování, vnichž je použita nejmodernější mik-

roprocesorová IGBT technologie, která nahrazuje

klasický mohutný měnič pracovní frekvence na malé

alehké kompaktní celistvé zařízení oproti klasickým

svářečkám, které jsou sestaveny zjednotlivých dílů.

Invertory jsou vybaveny přehledným ovládacím pane-

lem sdisplejem se zobrazenou nastavenou hodnotou

svařovacího proudu ajsou velmi snadno ovladatelné.

Díky sofistikované elektronice adispleji lze velmi

jemně nastavit svářecí proud spřesností na jednotky.

y Zemnící svorka svařovacího kabelu má kontaktní

části vměděném provedení spojené pleteným mědě-

ným páskem pro dokonalé vodivé spojení (obr.1).

Obr. 1
