EXTOL CRAFT

5

EXTOL CRAFT

4

CZCZ

0

15

30

45

± 45°

Obr. 4

3. Správnost nastaveného úhlu ověřte zkušebním řezem.

NASTAVENÍ PŘEDKMITU ARYCHLOSTI

KMITÁNÍ PILOVÉHO PLÁTKU

       Stupeň předkmitu 0-3 nastavte přepínačem viz. obr.1,

pozice 13.

       Rychlostní stupeň kmitání nastavte otáčením regu-

lačního kolečka, viz obr.1, pozice 1.

       Mírou stisknutí provozního spínače (obr.1, pozice 2)

lze regulovat rychlost kmitání pilového plátku vrámci

nastaveného rychlostního stupně.

• Níže je uveden vztah mezi nastaveným stupněm před-

kmitu arychlostí kmitání pilového plátku, tak aby bylo

dosaženo optimálního výsledku řezání.

• Správně zvolený stupeň předkmitu ve vztahu krychlosti

kmitání urychluje řezání, prodlužuje životnost pilového

plátku, usnadňuje prostup křivkami asnižuje přetížení pily.

        Řezání bez předkmitu (stupeň 0) ase stup-

něm předkmitu I při nízké rychlosti kmitání

je určeno pro tvrdé materiály (kovy, kerami-

ka, tvrdé dřevo- dub, buk, jasan atd.).

       Stupeň předkmitu 1-2 při nižší až střední

rychlosti kmitání je určen pro tvrdší

dřevo, překližku aplast.

        Stupeň předkmitu 3při střední až nejvyšší

rychlosti je určen pro měkké dřevo (boro-

vice, modřín, smrk, lípa) adřevotřísku.

PŘIPOJENÍ ODSÁVÁNÍ PILIN

• Před použitím pily doporučujeme zasunout do otvoru na

odsávání pilin (obr.1, pozice 6) koncovku vhodného vysa-

vače na odsávání průmyslového prachu. Prach je zdraví

škodlivý, zvláště je-li řezaný materiál chemicky ošetřen.

POUŽITÍ DORAZU PODÉLNÉHO ŘEZU

• Doraz podélného řezu umožňuje vést přesnou linii řezu

podél hrany řezaného materiálu arovněž zabraňuje

svírání plátku během řezání.

• Doraz nalézá uplatnění také při řezání dílů stejné

velikosti.

        Doraz (obr.1, pozice 11) zasuňte do drážek na základové

desce azajistěte jej utažením šroubů (obr.1, pozice 10).

V. Zapnutí/vypnutí pily/

aretace provozního

spínače

• UPOZORNĚNÍ

• Před zasunutím vidlice napájecího kabelu do zásuvky

sel. proudem zkontrolujte, zda napětí uvedené na

štítku pily odpovídá hodnotě napětí vzásuvce. Tuto pilu

lze používat vrozmezí napětí 220 -240 V~ 50 Hz.

ZAPNUTÍ

1. Zasuňte vidlici přívodního kabelu pily do zásuvky

selektrickým proudem

2. Stisknutím provozního spínače (obr.1, pozice 2) uveď-

te pilu do chodu.

IV. Před uvedením do

provozu

• VÝSTRAHA

• Přečtěte si celý návod kpoužití aponechte jej přiložený

uvýrobku, aby se sním obsluha mohla opětovně sezná-

mit. Výrobce nenese odpovědnost za škody vzniklé

nevhodným používáním výrobku, které jsou vrozporu

stímto návodem. Návod chraňte před poškozením.

VOLBA/UPEVNĚNÍ/VÝMĚNA PILOVÉHO

PLÁTKU

• Do pily vložte pilový plátek, který je určený pouze

křezání daného typu materiálu. Ovhodnosti použití

pilového plátku vzhledem kdanému materiálu se infor-

mujte uprodejce pilových plátků.

• Délka pilového listu by neměla nadbytečně přesahovat

šířku řezaného materiálu.

• Pro řezání úzkých křivek použijte úzké pilové plátky.

• Používejte pouze nepoškozené pilové listy, které nejsou

nijak zprohýbané.

• Výměnu adotahování pilových plátků provádějte je-li

přívodní kabel vypojen ze zásuvky sel. proudem.

• Při výměně doporučujeme používat rukavice.

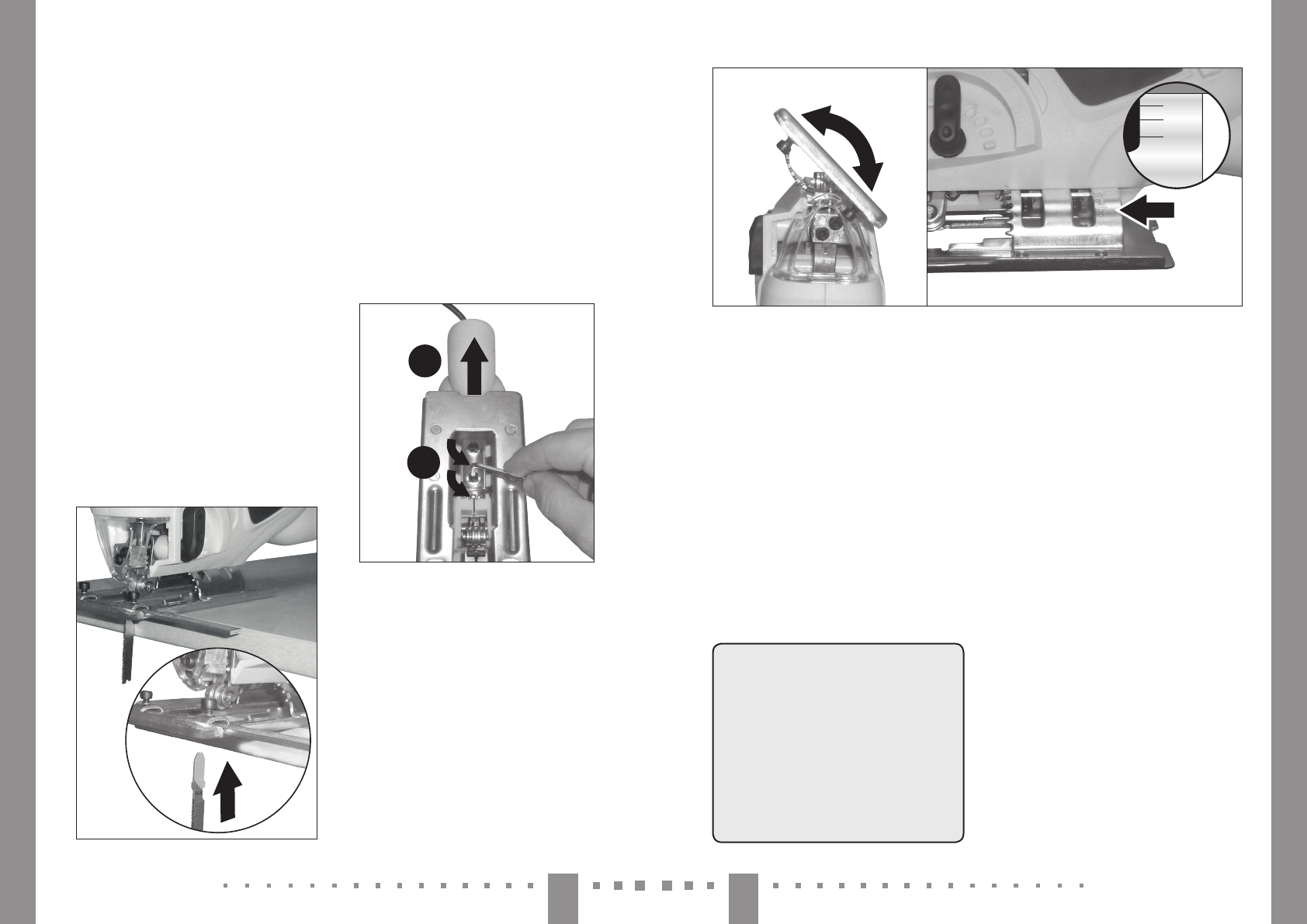

Obr. 2

1. Imbusovým klíčem povolte aretační šrouby pilového

plátku vupínacím systému pily.

2. Pilový plátek vložte co možná nejhlouběji do upína-

cího systému pilového plátku tak, aby zuby byly ve

směru řezu aplátek byl opřen ovodící kolečko.

3. Za přidržení plátku pevně utáhněte aretační šrouby

vupínacím systému pily aplátek tak zajistěte.

4. Přesvědčte se opevném uchycení plátku.

NASTAVENÍ ÚHLU POKOSOVÉHO ŘEZU

1. Imbusovým klíčem povolte šrouby vespod základové

desky (obr.1, pozice 8) adeskou mírně zatáhněte

směrem vzad.

Obr. 3

1.

2.

2. Nastavte sklon základové desky vrozsahu ±45°

amírně ji posuňte směrem vpřed. Šrouby pak opět

utáhněte.
