Használati útmutató

Összeszerelés.

Figyelmeztetés.

A kicsomagoláskor különösen figyeljen arra, hogy a

tengelykapcsoló-kábel ne sérüljön meg.

A kultivátor összeszerelését a használati utasításban található

ábrák alapján végezze.

1. Vezérlőkormány összeszerelése.

A vezérlőkormány az alábbiakból tevődik össze:

Keresztrúd (rajz: 2, tétel: 1).

Tengelykapcsoló kapcsolója (rajz: 2, tétel: 2).

Hátramenet bekapcsolása Т 395 modell esetében (rajz:

2, tétel: 3).

Vezérlőkormány rögzítője (rajz: 2, tétel: 4).

Vezérlőkormány rögzítő konzolja (rajz:

2, tétel: 5).

Vezérlőkormány rögzítő bilincsei (rajz: 2, tétel:6).

alátétet.

6. A vezérlőkormány rögzítő bilincs alsó részének nyílásába

(kerek nyílás fogazat nélkül) helyezze be a vezérlőkormányt és

felülről helyezze rá a vezérlőkormány rögzítő bilincs felső részét

(rajz: 2, tétel: 6 а), összeillesztve a megfelelő konzolnyílásokat a

vezérlőkormány rögzítő bilincs alsó és felső részében.

7. Az összeillesztett nyílásokba helyezze be a csavart (rajz:2,

tétel: 7), előzetesen feltéve rá az alátétet egy kulcs segítségével

(külön kell beszerezni) és feszesen meghúzni.

8. A vezérlőkormány rögzítő bilincs másik nyílásába helyezze be

a kalap alatt négyszögű résszel rendelkező csavart, tegye rá a

lapos alátétet és rögzítse a vezérlőkormány rögzítőjével (rajz:2,

tétel: 4).

2. Tengelykapcsoló-kábel beszabályozása.

A tengelykapcsoló-kábel az alábbi esetekben kell beszabályozni:

Hogy a tengelykapcsoló kart különös erőfeszítés nélkül

lehessen hozzányomni a vezérlőkormányhoz;

Hogy a tengelykapcsoló kábel ne legyen laza.

2.1 Beszabályozás rendje (a következő modellhez: GT

390)

1. Helyezze a sebességváltó kart “1”, ”2” vagy ”RH” helyzetbe

(rajz: 4).

2. Nyomja ki a tengelykapcsoló kart a szabadjárat 1/3-ra (rajz:

5).

3. Megtartva a kart ebben az állapotban lassan húzza meg 2-3

alkalommal a starter kábelét. A kultivátorkéseknek el kell

kezdeniük mozogni.

6а

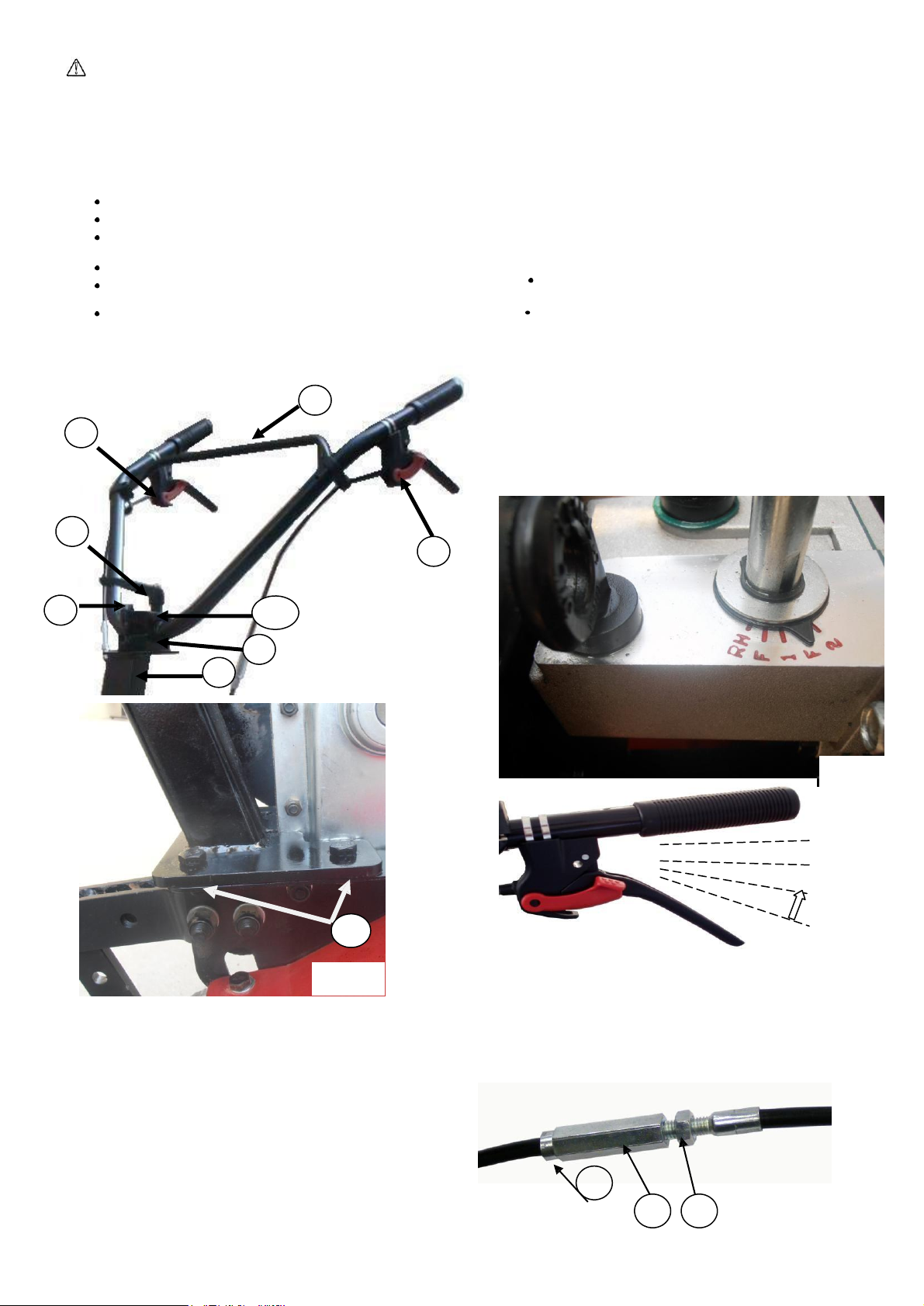

Rajz: 2

Rajz: 4

Rajz: 5

Rajz: 3

Megjegyzés: a vezérlőkormány rögzítő bilincse két részből áll:

felső (rajz: 2, tétel: 6 а) és alsó (rajz: 2, tétel: 6).

1. Illessze össze a vezérlőkormány rögzítő konzoljának nyílásait a

kultivátorkeret nyílásaival (rajz:3, tétel:1).

2. A rögzítő garnitúrában vegyen ki 4 csavart, 4 anyát, 4 alátétet

és 4 rögzítő alátétet.

3. A csavarok, anyák, alátétek és rögzítő alátétek segítségével

rögzítse a vezérlőkormány rögzítő konzolját a kultivátorkerethez.

4. Illessze össze a vezérlőkormány rögzítő bilincsének alsó

részében található nyílást a vezérlőkormány rögzítő konzoljának

nyílásával (rajz: 2, tétel: 6).

5. A rögzítő garnitúrából vegye ki a vezérlőkormány rögzítőjét

(rajz: 2, tétel: 4), egy csavart (rajz: 2, tétel: 7), szorítócsavart,

Amennyiben a kések nem forognak:

Csavarja ki a szabályozópersely rögzítő anyját (rajz:6, tétel:1).

Forgatva a perselyt (rajz:6 tétel:2) a házhoz képest (rajz:6

tétel:3), állapítsa meg a kábel holtjátékát a huzalozáshoz képest.

Csavarja be a rögzítő anyát.

Rajz:6

2 1
