54
CZCZ
V. Uvedení do provozu
ZAPNUTÍVYPNUTÍ
y Před připojením napájecího kabelu ke zdroji el. napětí
zkontrolujte, zda hodnota napájecího napětí na štítku
přístroje odpovídá hodnotě napětí vzásuvce.
Přístroj je určen pro napájení vrozmezí
220-240 V~ 50 Hz.
Míchadlo připojujte do zásuvky vybavené RCD proudo-
vým chráničem svypínacím proudem 30mA!
• UPOZORNĚNÍ
Před uvedením míchadla do chodu zkontrolujte pevné
uchycení metel azkontrolujte, zda nejsou zprohýbané
či jinak poškozené, protože by to mohlo při uvedení
míchadla do chodu vést ke ztrátě kontroly nad míchadlem
vdůsledku vzniku reakčních momentů.
1. Přistroj připojte ke zdroji el. proudu apevně jej
oběma rukama uchopte za obě rukojeti.
2. Stisknutím apřidržením provozního spínače
uveďte míchadlo do chodu.
Uvolněním téhož spínače přístroj vypnete.
Pro dlouhodobější práci lze použít aretaci provozního
spínače.
Stiskněte provozní spínač apak stiskněte aretační
tlačítko provozního spínače. Tím dojde kzajištění
provozního spínače ve stisknuté poloze
Stisknutím provozního spínače se aretační tlačítko
uvolní.
Funkci aretace si předem vyzkoušejte, pro případ
potřeby nouzového zastavení chodu míchadla.
Před použitím míchadla proveďte krátkodobé
zkušební uvedení míchadla do chodu aověřte, zda
míchadlo nejeví známky nestandardního chodu, jako
např. zablokování otáčení metel, nadměrné vibrace
či hluk apod. Vpřípadě že ano, ihned jej vypněte,
odpojte od zdroje el. proudu azajistěte jeho opravu.
REGULACE OTÁČEK
y Otáčky lze vrámci přednastaveného rychlostního
stupně 1nebo 2plynule za chodu regulovat otáčením
regulátoru podle povahy aviskozity míchané směsi.
VI. Způsob použití
Z míchané směsi odstraňte nežádoucí předměty,
které mohou zablokovat otáčení metel, či se na ně
namotat.
Směs míchejte ve stabilní nádobě umístěné na pev-
ném rovném povrchu, aby nedošlo ke ztrátě stability
míchadla atím iuživatele vdůsledku nesprávného
umístění nádoby.
y Otáčky volte vzhledem kviskozitě apovaze míchané směsi.
- Pro směsi smenší viskozitou jako je např. cementová
kaše, zalévací hmoty apod. nastavte vyšší otáčky.
- Pro směsi svyšší viskozitou jako je např. beton,
cement, tmel volte otáčky nižší.
y Při práci pohybujte přístrojem nahoru adolů aze strany
na stranu vpřípadě širší nádoby.
y Míchadlo před vyjmutím zmíchané směsi vypněte
avyčkejte, až se zastaví.
y Po použití míchací metlu ihned omyjte, aby nedošlo
kzaschnutí míchaného materiálu na metlách.
ELEKTRONICKÁ OCHRANA PROTI PŘETÍŽENÍ
y Míchadlo je vybaveno elektronickou ochranou proti
nadměrnému zatížení. Dojde-li kpřetížení, motor se
automaticky vypne. Kjeho zapnutí dojde po odstranění
nadměrné zátěže.
• UPOZORNĚNÍ
y Elektronická ochrana proti přetížení neopravňuje uživa-
tele míchadlo přetěžovat. Přetížení se projevuje „una-
veným“ zvukem motoru. Jakmile ktomu dojde, mícha-
dlo vypněte aodstraňte příčinu přetěžování naředěním
míchané směsi nebo zmenšením míchaného objemu
hustší směsi. Na poškození motoru vdůsledku přetížení
nelze uplatnit právo na bezplatnou záruční opravu,
neboť se nejedná ovýrobní vadu výrobku! Přetěžování
míchadla vede krychlému opotřebení přístroje. Během
dlouhodobějšího provozu dělejte pravidelné přestávky.
Míchadlo má funkci „auto-stop carbon brush“, která
automaticky odstaví míchadlo zprovozu vpřípadě
opotřebení uhlíků. Pokud míchadlo přestane jít bez
zjevné příčiny, zkontrolujte, zda přerušení chodu
nemůže být vdůsledku opotřebení uhlíků. Viz níže.
IV. Příprava míchadla
kpoužití
• VÝSTRAHA
y Před uvedením přístroje do provozu si přečtěte celý
návod kpoužití a ponechte jej přiložený u výrobku,
aby se sním obsluha mohla seznámit. Pokud výrobek
komukoli půjčujete nebo jej prodáváte, přiložte kněmu
i tento návod kpoužití. Zamezte poškození tohoto
návodu. Výrobce nenese odpovědnost za škody či
zranění vzniklá používáním přístroje, které je vrozporu
stímto návodem. Před použitím přístroje se seznamte
se všemi jeho ovládacími prvky a součástmi a také se
způsobem vypnutí přístroje, abyste jej mohli ihned
vypnout v případě nebezpečné situace. Před použitím
zkontrolujte pevné upevnění všech součástí a zkontro-
lujte, zda nějaká část přístroje jako např. bezpečnostní
ochranné prvky nejsou poškozeny, či špatně nainstalo-
vány nebo zda nechybí na svém místě. Za poškození se
rovněž považuje poškozená či zpuchřelá izolace přívod-
ního kabelu. Přístroj s poškozenými nebo chybějícími
částmi nepoužívejte a zajistěte jeho opravu či náhradu
v autorizovaném servisu značky Extol®- viz kapitola
Servis a údržba nebo webové stránky v úvodu návodu.
y Před instalací metel aúdržbou míchadla se ujistěte, že
je přívodní kabel odpojen od zásuvky el. napětí.
UPNUTÍ MÍCHACÍCH METEL
• UPOZORNĚNÍ
y Míchací metly jsou nezaměnitelné ana metlu
soznačením „R“ není možné našroubovat
přírubu na straně míchadla soznačením „L“!
Používejte pouze originální metly výrobce.

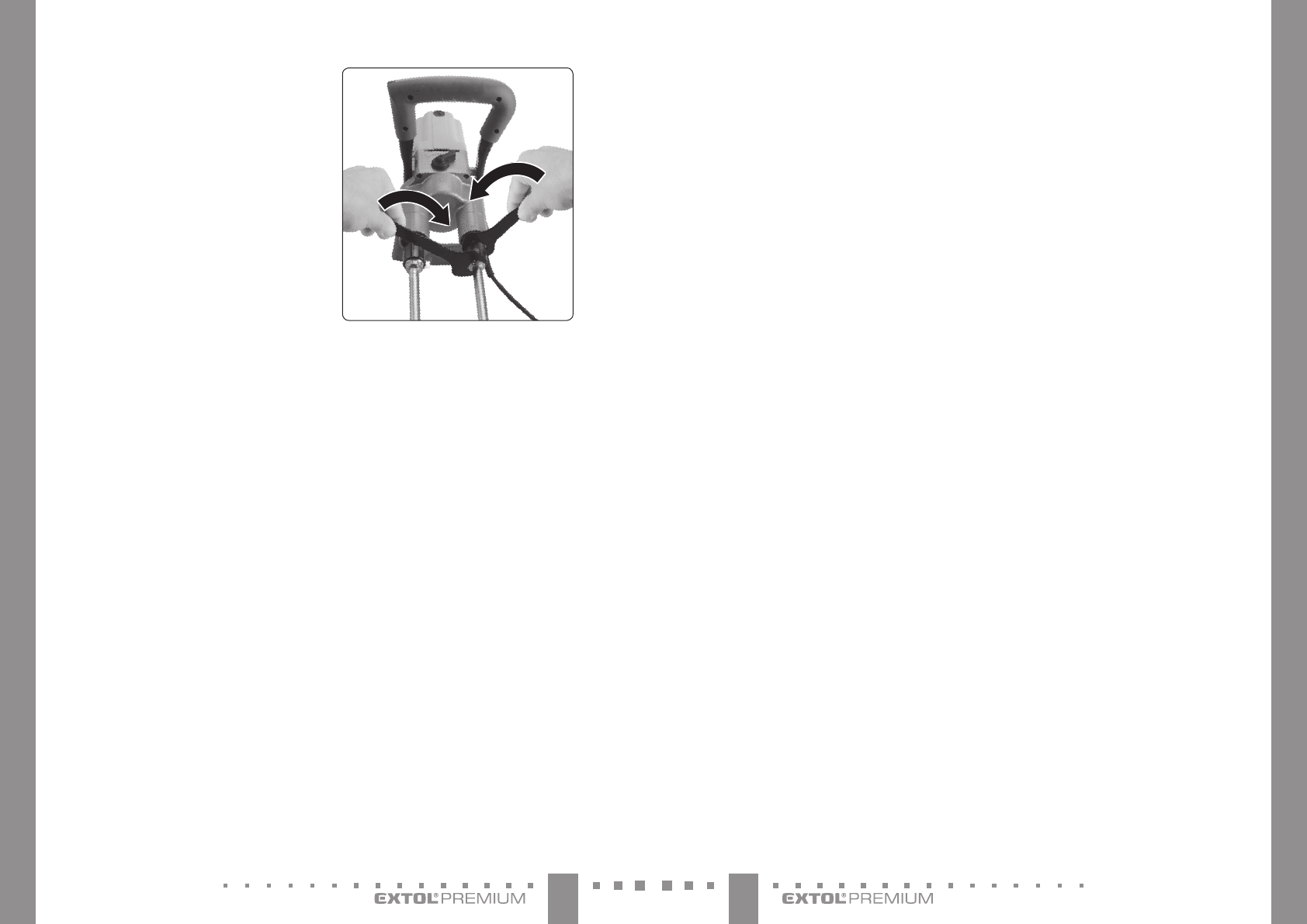

Na metlu soznačením „R“ na dříku našroubujte
přírubu na straně míchadla soznačením „R“. Křád-
nému utažení příruby použijte přiložené montážní
klíče, viz obr.2. Tím samým způsobem kmíchadlu
připevněte metlu soznačením „L“ na dříku.
Obr. 2
L R
NASTAVENÍ RYCHLOSTNÍHO STUPNĚ
Přepínačem rychlostního stupně nastavte rychlostní
stupeň Inebo II.
Stupeň I(nižší rozsah počtu otáček 150-300 min
-1
):
y Pro větší zatížení, např. pro míchání husté malty, beto-
nu, tmelu, epoxidových pryskyřic apod.
Stupeň II (vyšší rozsah počtu otáček 300-650 min
-1
):
y Pro menší zatížení, např. pro míchání disperzní barvy,
laků, cementové kaše apod.
• UPOZORNĚNÍ
y Rychlostní stupeň nepřenastavujte za chodu míchadla.
Uvolněte provozní spínač apo zastavení otáčení metel
přenastavte rychlostní stupeň dle potřeby.
